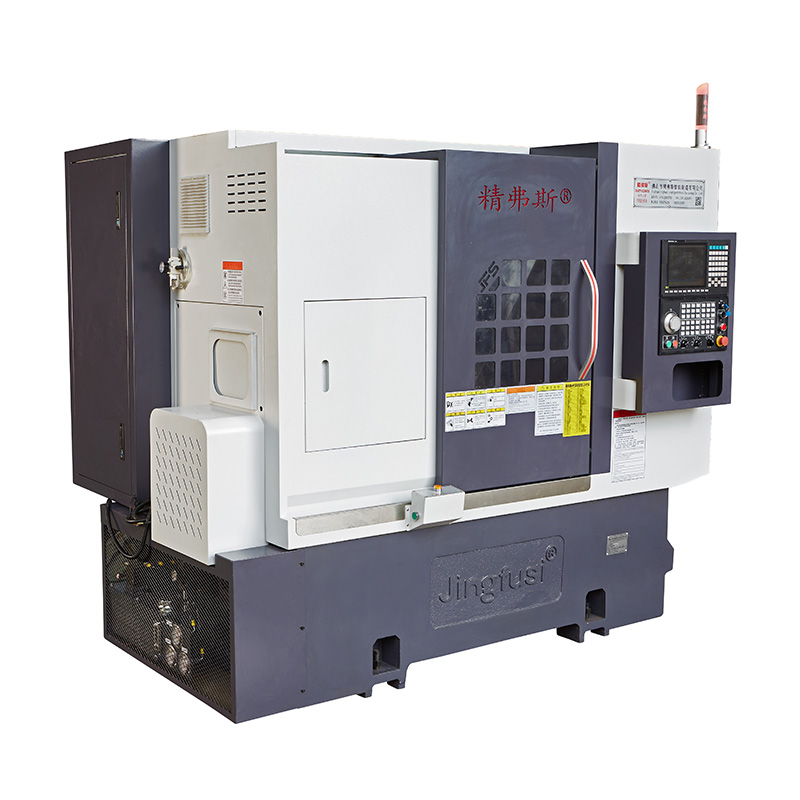

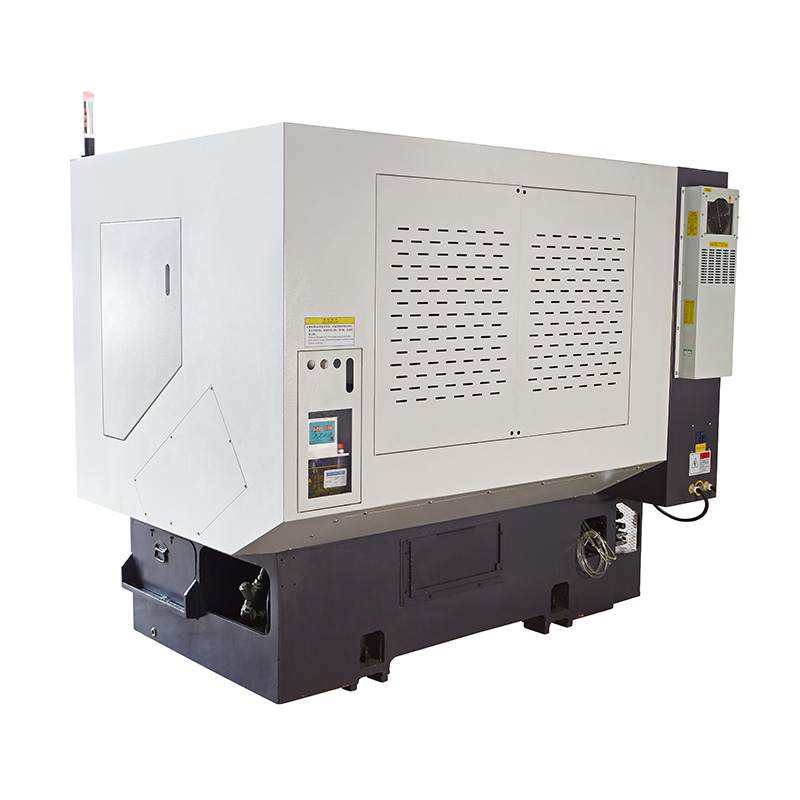

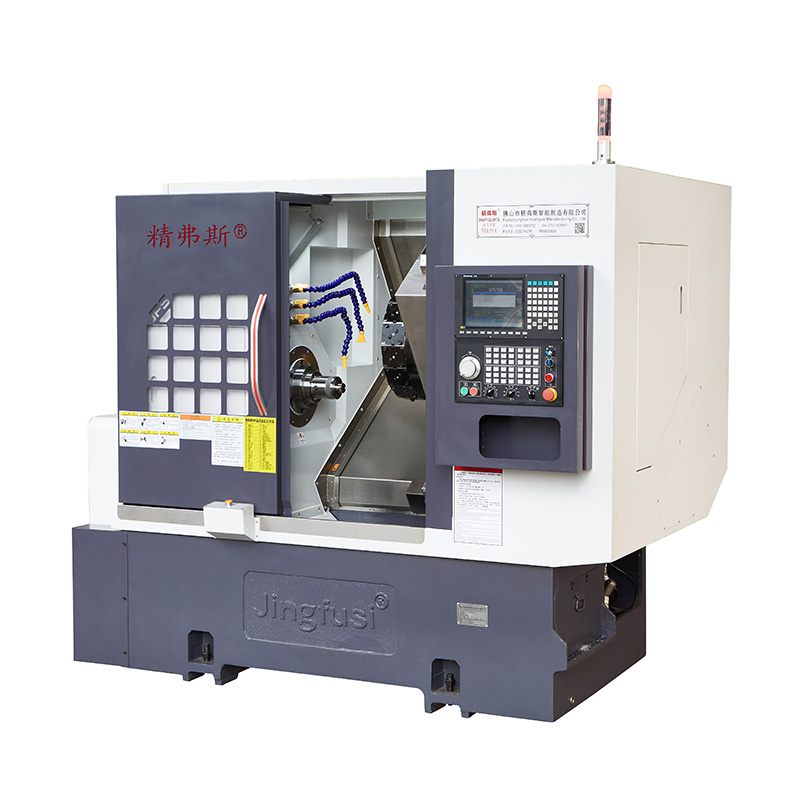

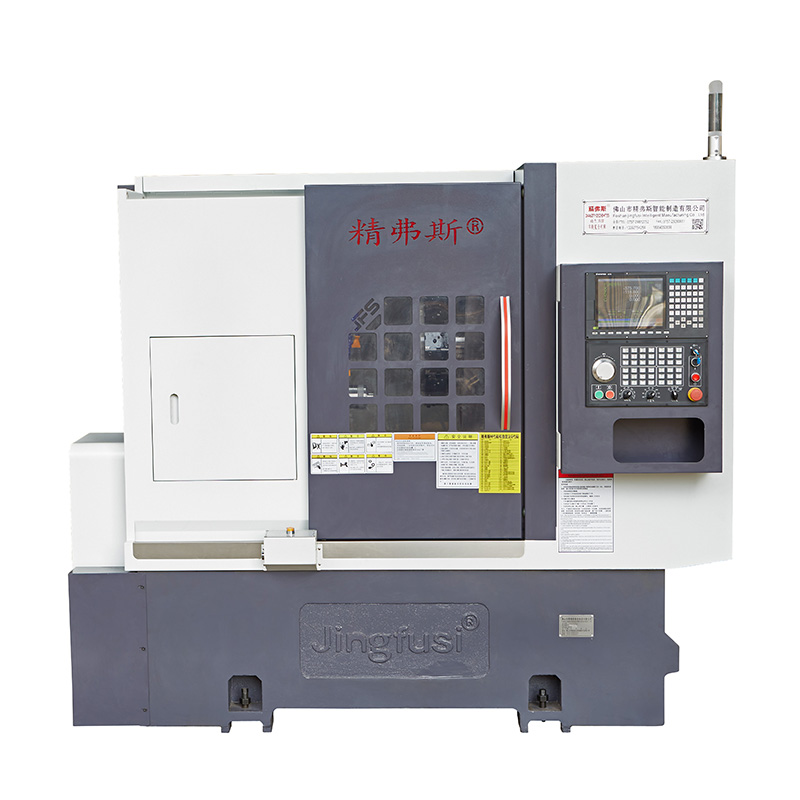

タレット旋削・フライス複合機

プロの高品質タレット旋盤とフライス複合機のメーカーとして、当社の工場からタレット旋盤とフライス複合機を安心して購入できます。最高のアフターサービスとタイムリーな納品を提供します。

モデル:CK76T-600

お問い合わせを送信

製品説明

最新の販売、低価格、高品質のタレット旋盤とフライス複合機を購入するために、当社の工場に来ていただくことを歓迎します。ご協力をお待ちしております。

製品詳細

パラメータリスト

プロジェクト	コンテンツ	ユニット	CK52T-600	CK76T-600	CK46T-600
処理範囲	スピンドルの最大回転径	んん	Ø800
	ブロックタイプ	んん	Ø 180 ~400
	最大回転長さ	んん	560
	バーの最大直径	んん	Ø51～55	Ø 72	Ø 45
主軸	主軸頭タイプ		A2-6	A2-8	A2-5
	スピンドル貫通穴径	んん	Ø66	Ø 86	Ø56
	最高主軸速度	回転数	4200	3200	6000
	主軸設定速度	回転数	1～3500	1～2500	1～4500
餌	X/Z軸の最大移動量	んん	230/600
	Z軸有効ストローク	んん	570
	X/Z軸の最大高速移動	メートル/分	24
	高速移動のためのX/Z軸設定	メートル/分	16/18
	X/Z軸ローラーネジ仕様	んん	40
	X/Z軸ゲージ仕様	んん	35/45
12 ポジションサーボタレット	12 ポジションサーボタレット中心高さ		100
	ナイフタワー対辺（外径）	んん	385
	タレット中心高さ	んん	100
	砲塔ブレードの数	修理	12
	隣接工具加工の締め代径	んん	Ø180
	固定ツールホルダーのサイズ	んん	25×25
	ナイフホルダーハンドル径	んん	Ø25
電気機械	主電動機出力・トルク	KW/Nm	11KW/定格72Nm	15KW/定格98Nm	7.5KW/定格47Nm
	X/Z軸モーター出力/トルク	KW/Nm	安川製1.8KW/11.5Nm。オプションの新世代 2.4 KW/定格 11.5Nm
	タレット工具交換モーターの動力・トルク	KW/Nm	新世代1.0KW/3.1NM
	冷却システムのモーター電力	KW	0.3
	高圧冷却システムのモーター出力	KW	3
心押し台	心押し台のストローク	んん	420
	心押台エジェクタピンの最大ストローク	んん	100
	心押台エジェクタピン駆動形式		油圧式で剛性が高い
	心押し台上部ニードルコーン穴テーパ	MK	モース 5# で、精密加工中に揺れや歪みがありません。
	チップとチャック間の最大距離	んん	690
他の	ベッドの傾斜	°	30°または15°
	工作機械の長さ×幅×高さ	んん	2500X1600X1700
	機械全体の総重量	KG	機械全体の総重量は4500KG、オプションの総重量は3500KG、マイナス10000元です
	総電力	キロワット	20
	平均消費電力	キロワット/時	3

工作機械の精度

機械精度、Jingfus係数基準：
主な試験項目	回路図	検出方法	工場標準


スピンドルラジアルビート		アウターコーンの振れを検出	0.0025


X軸リピート位置		X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.0025


Z軸リピート位置		Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.0025


お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。
