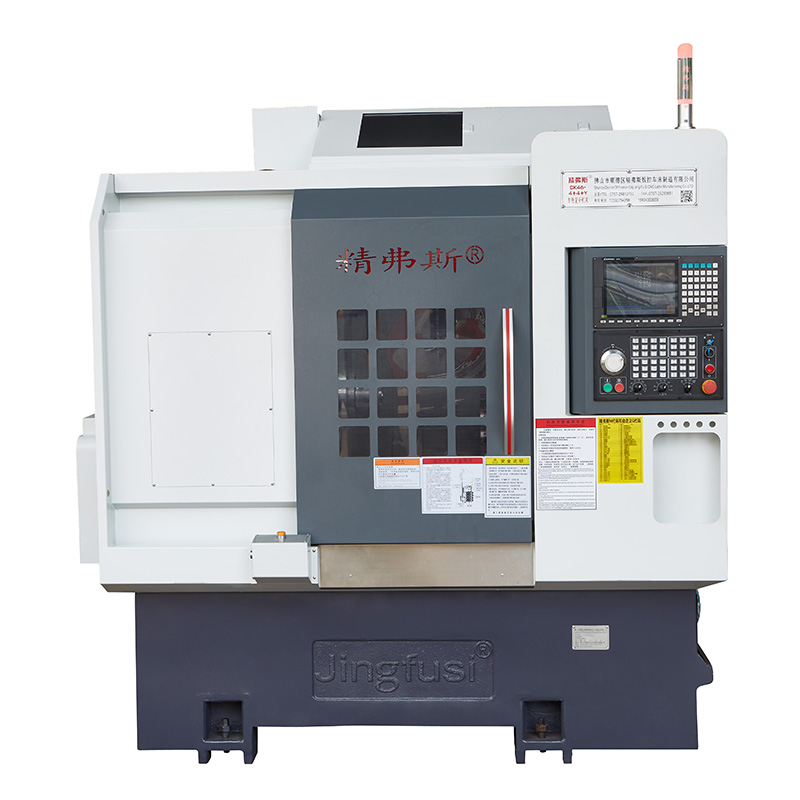

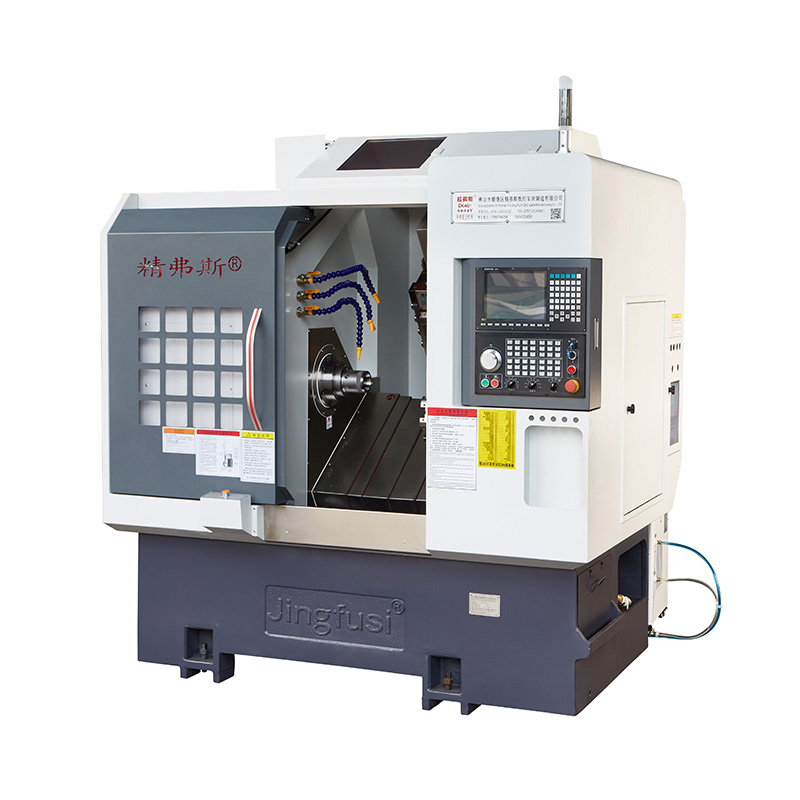

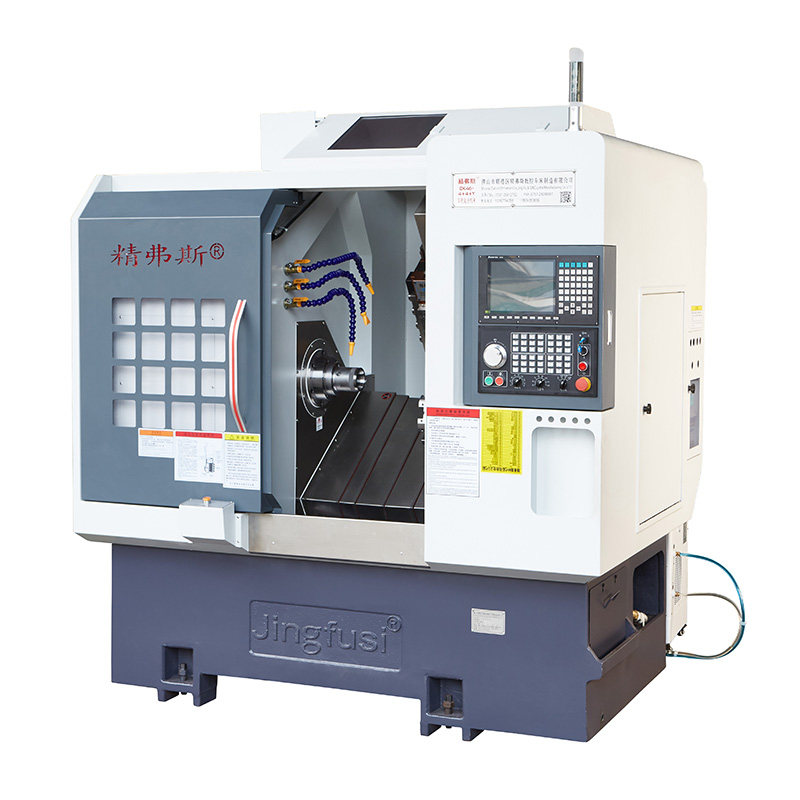

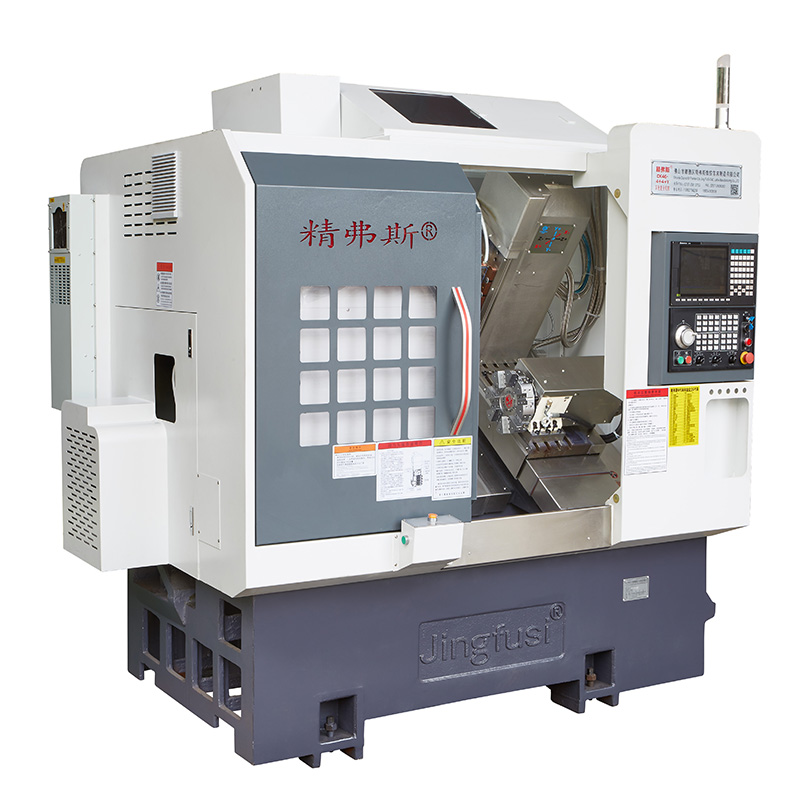

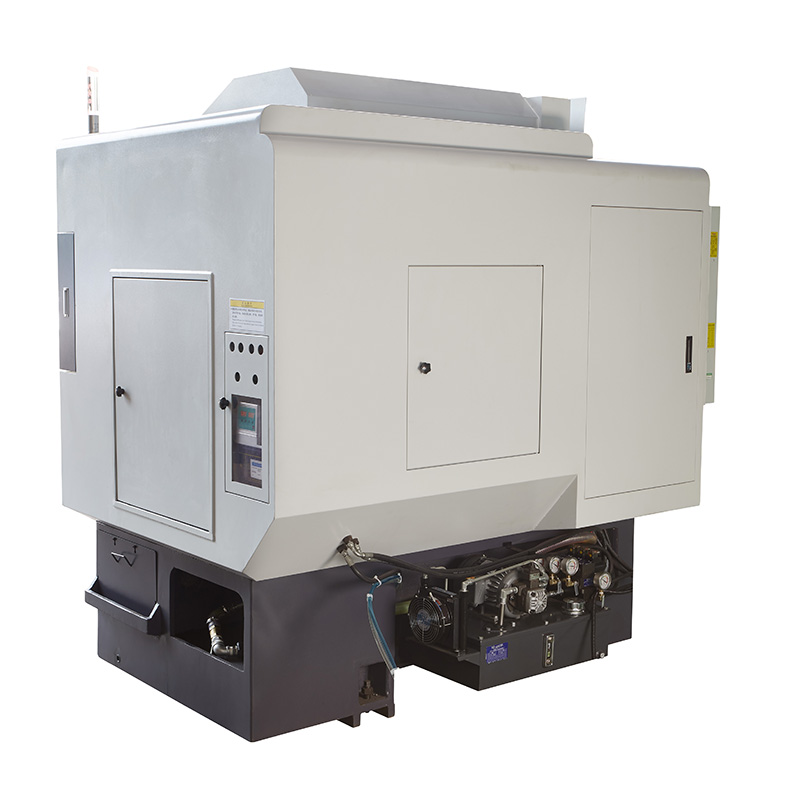

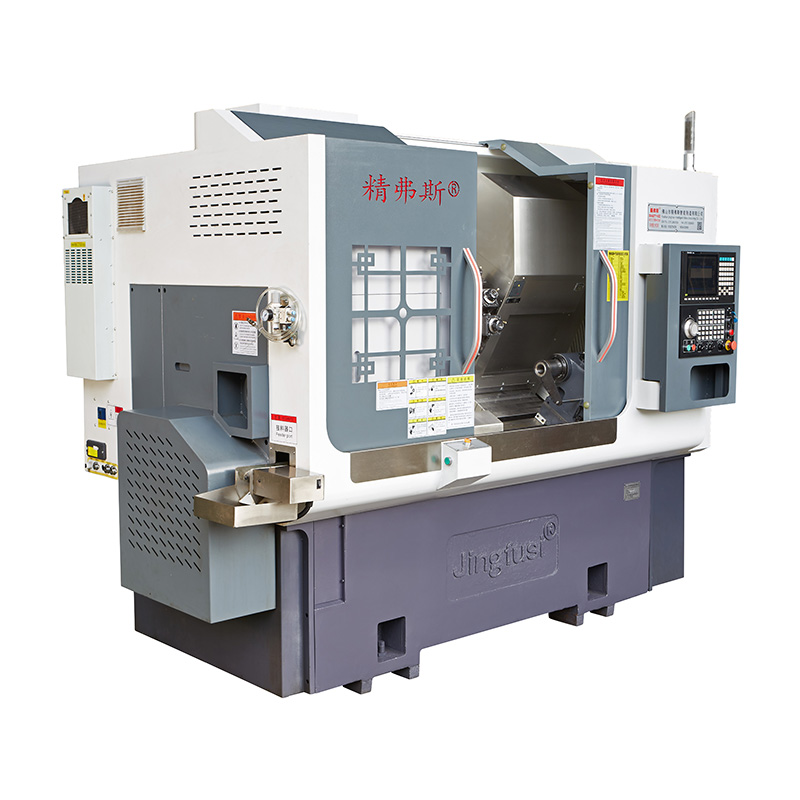

自動CNCターニングおよびフライス材

自動CNCターニングおよびミリング機は、航空宇宙、自動車、精密エンジニアリングなど、複雑な部品やアセンブリを効率的に生産するためのさまざまな産業で広く使用されている高度な製造機器です。このマシンは、ターニングとフライスの機能を単一のユニットに組み合わせて、汎用性と生産性の向上を提供します。

モデル:CK46-4+4+Y

お問い合わせを送信

製品説明

これらの自動CNCターニングマシンとミリングマシンには、正確で自動化された機械加工操作を可能にするコンピューター数値制御システムが装備されています。オペレーターはCAD/CAMソフトウェアを使用して、マシンをプログラムして、目的のパーツ寸法とツールパスを指定します。

これらの自動CNCターニングマシンとミリング機は、ターニングおよびフライス式の操作を実行できます。ターンは、切削工具の材料を形作りながらワークピースを回転させることを伴いますが、ミリングには固定ワークと回転切削工具が含まれます。

機械旅行図

Automatic CNC Turning and Milling Machine

製品の詳細

パラメーターリスト

アイテム	旋盤のモデル	ユニット	CK46-4+4+Y	CK52-4+4+Y
処理範囲	ベッドの上を揺れます	mm	Ø500
	最大回転外側円の長さ	mm	320
	最大バーの直径	mm	Ø45	Ø51〜55
主軸	スピンドルヘッドタイプ		A2-5	A2-6

	スピンドルスルーホールの直径	mm	Ø56	Ø66
	最大スピンドル速度	r/min	6000（4500に設定）	4500（3500に設定）
餌	x/z/y軸の効果的な移動	mm	800/470/260

	x/z/y軸の最大高速移動	m/my	24（設定18）/24（18）/15（設定8）
	x/z/y軸スクリューロッド	mm	32/32/25
	x/z/y軸レール	mm	35/35/25
ナイフタワー	8つのステーションタレット	PC	8つのステーション、ダブルホールツールホルダーを装備でき、12のステーションを備えたオプション
パワーヘッド	パワーヘッドツール保持フォーム		ER25


	パワーヘッドツール	PC	z軸4+x軸4、4つの追加の固定ツールホルダーがインストールされています
	パワーヘッドの最大速度	r/min	6000（4000に設定）は、4000の製品を処理するために一般的に使用できます
	パワーヘッドシャフトとシャフトの間の距離	mm	65
電気機械	主なモーターパワー/トルク	kw / nm	新世代7.5kW、47.75nm。 80を超える処理能力のある鋼部品には、オプションで11kW、70.03Nmを装備できます

	x/z/y軸モーターパワー/トルク	kw / nm	1.3kw/8.39nm
	X/Zパワーヘッドモーターパワー/トルク	kw / nm	1.7 kW/8nm
	パワーヘッドモーターの最大速度	r/min	5000
他の	スピンドルポジショニングブレーキデバイス		油圧


	ベッドの傾向	°	35°
	工作機械の長さx幅x高さ	mm	2200x1580x1900
	マシン全体の総重量	KG	3430
	総電力	KW	13
	平均消費電力	kw / h	2

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	工場標準


スピンドルラジアルビート		アウターコーンのランアウトを検出します	0.0035


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


y軸の繰り返し位置		Y軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.004


C軸の繰り返し位置		C軸固定点の再配置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します	20秒秒


c軸位置回転		C軸のランダム位置精度を検出してください。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返し設定を確認します	72アーク秒


パワーヘッドクランプビート		コーンビート	0.015

パワーヘッドクランプビート		クランプビート	0.01

顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
