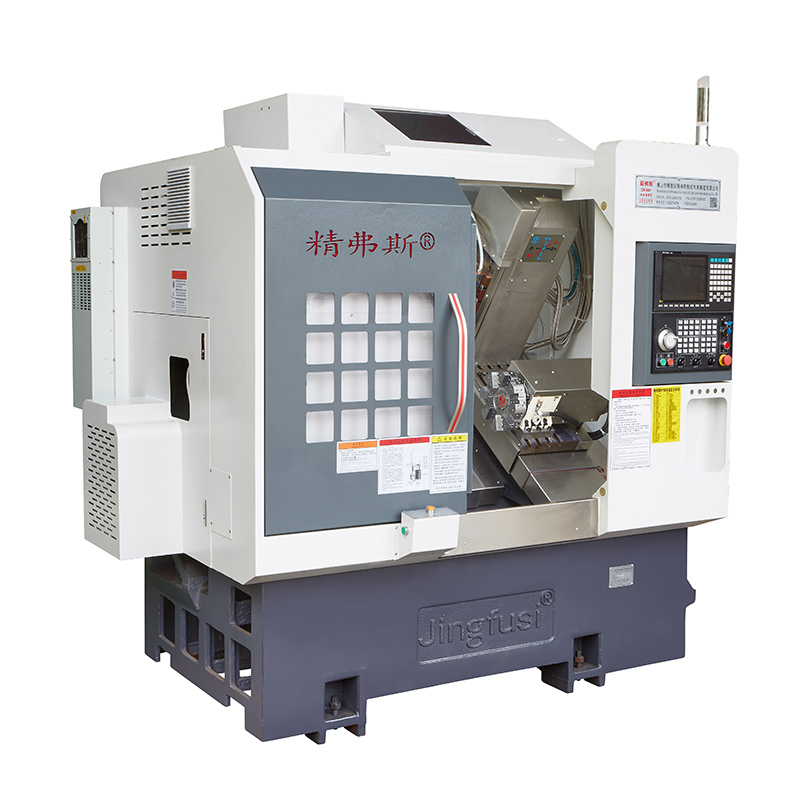

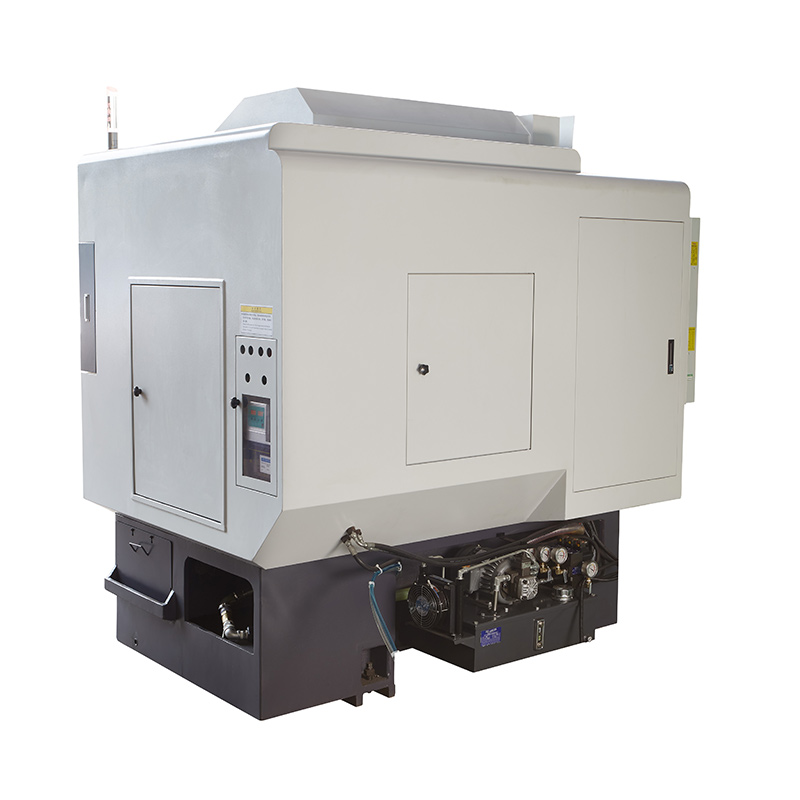

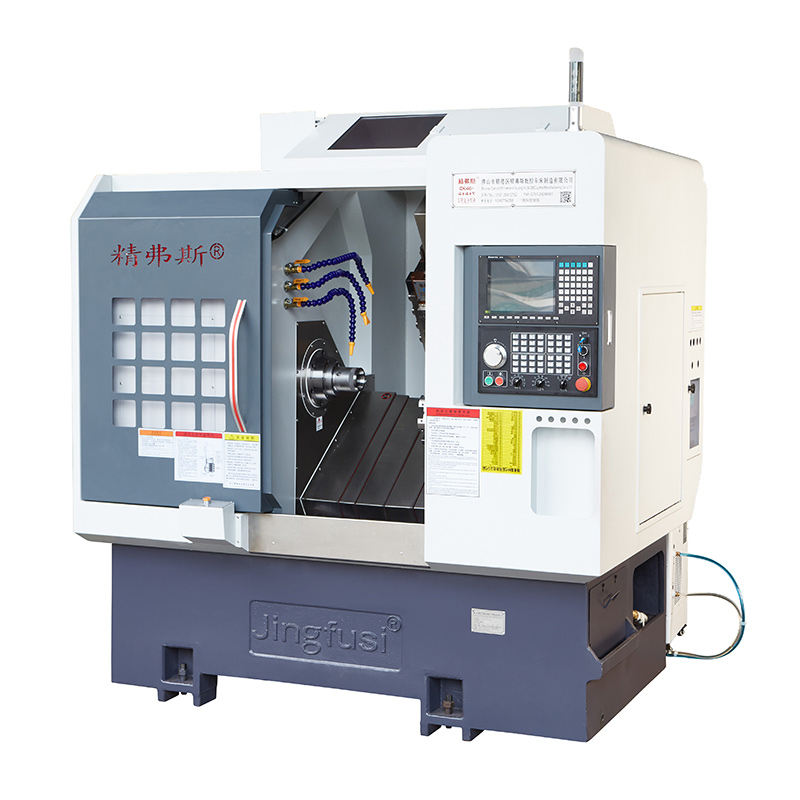

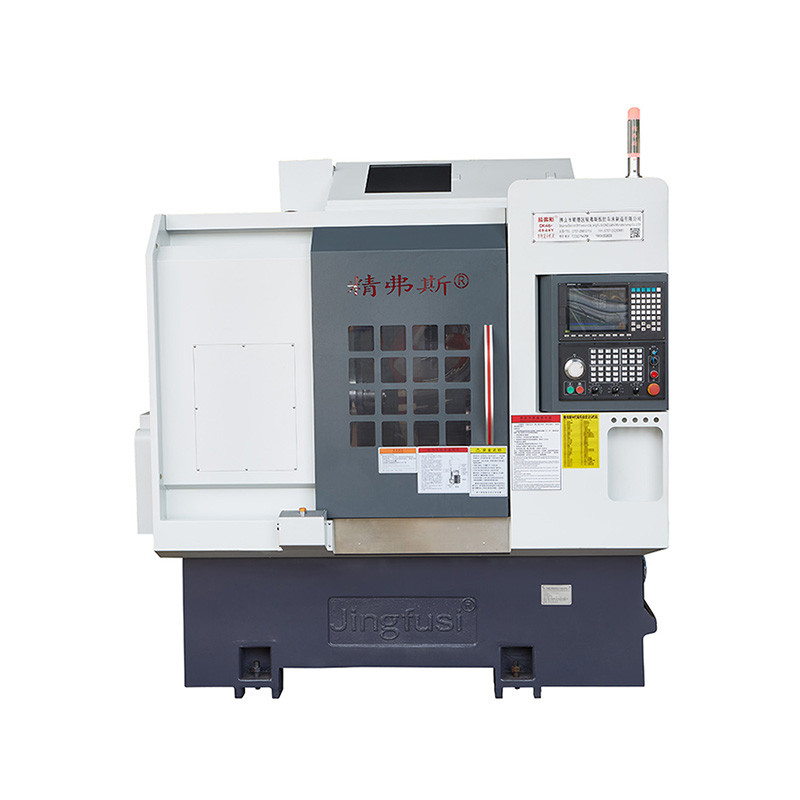

アイテム | 旋盤の模型 | ユニット | CK52DTY | CK76DTY | CK46DTY |
処理範囲 | スピンドルの最大回転径 | んん | Ø 700 | ||
最大回転外周長さ | んん | 520 | |||
バーの最大直径 | んん | Ø 55 | Ø 72 | Ø 45 | |
主軸 | 最高主軸速度 | 回転数 | 4200(設定値3500) | 3200(設定値2000) | 6000(セット4500) |
主軸頭タイプ |
|
A2~6 | A2-8 | A2~5 | |
スピンドル貫通穴径 | んん | Ø 66 | Ø 86 | Ø 56 | |
餌 | X/Z/Y軸最大ストローク | んん | 260/500/±60 | ||
主軸中心を通る90°パワーヘッド | んん | 30 | |||
X/Z/Y 軸の最大高速移動 | メートル/分 | 24(設定16)/24(設定16)/14(設定8) | |||
X/Z/Y軸ネジロッド | んん | 40 | |||
X/Z/Y軸ローラートラック | んん | 35/45/35 | |||
パワータレット |
パワータレットモデル(パワータレット) | BMT | BMT55 | ||
パワーヘッドコレット | は | ER32 | |||
固定ツールホルダーのサイズ | んん | 25×25 | |||
ボアホルダーシャンク径 | んん | Ø32 | |||
電気機械 | 主電動機出力・トルク | KW/Nm | 11KW/定格72Nm | 15KW/定格98Nm | 7.5KW/定格47Nm |
X/Z/Y軸モーター出力/トルク | KW/Nm | 安川2.9 KW /18.6Nm、オプションの新世代3.1 KW /15Nm | |||
砲塔パワーヘッドモーターの出力・トルク | KW/Nm | 新世代 3.1KW/15NM | |||
砲塔動力モーターの最高速度 | 回転数 | 6000(設定4000)、共通速度≦4000 | |||
パワーヘッドモーター出力/トルク | KW/Nm | 3.1KW/15NM | |||
タレット工具交換モーターの動力・トルク | KW/Nm | 新世代1.0KW/3.1NM | |||
心押し台 | 心押し台のストローク | んん | 520 | ||
心押し台の最大油圧ストローク |
んん | 100 | |||
心押し台上部ニードルコーン穴テーパ | MK | モース5# | |||
チップとチャック間の最大距離 | んん | 690 | |||
他の | 主軸位置決めブレーキ装置 |
|
油圧式、オプションでプログラム可能 | ||
ベッドの傾斜 | ° | 30°または15° | |||
工作機械の長さ×幅×高さ | んん | 2500X1680X1900 | |||
機械全体の総重量 | KG | 5000KG | |||
総電力 | キロワット | 20 | |||
平均消費電力 | キロワット/時 | 3 |
機械精度、Jingfus係数基準: | ||||||||
主な試験項目 | 回路図 | 検出方法 |
工場標準 |
|||||
スピンドルラジアルビート | アウターコーンの振れを検出 | 0.0035 | ||||||
X軸リピート位置 | X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.003 | ||||||
Z軸リピート位置 |
|
Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.003 | |||||
Y軸リピート位置 | Y軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.004 | ||||||
C軸リピート位置 | C 軸固定点の再位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測してから、繰り返される位置決めを検出します。 | 20 秒角 | ||||||
C軸位置ロータリー | C 軸のランダムな位置精度を検出します。注: 最初にコールド エンジンとホット エンジンの誤差を相殺するために約 50 回予測し、次に繰り返し設定を確認します。 | 72 秒角 | ||||||
パワーヘッドクランプビート | コーンビート | 0.015 | ||||||
パワーヘッドクランプビート |
|
クランプ叩き | 0.01 | |||||
お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。 | ||||||||
