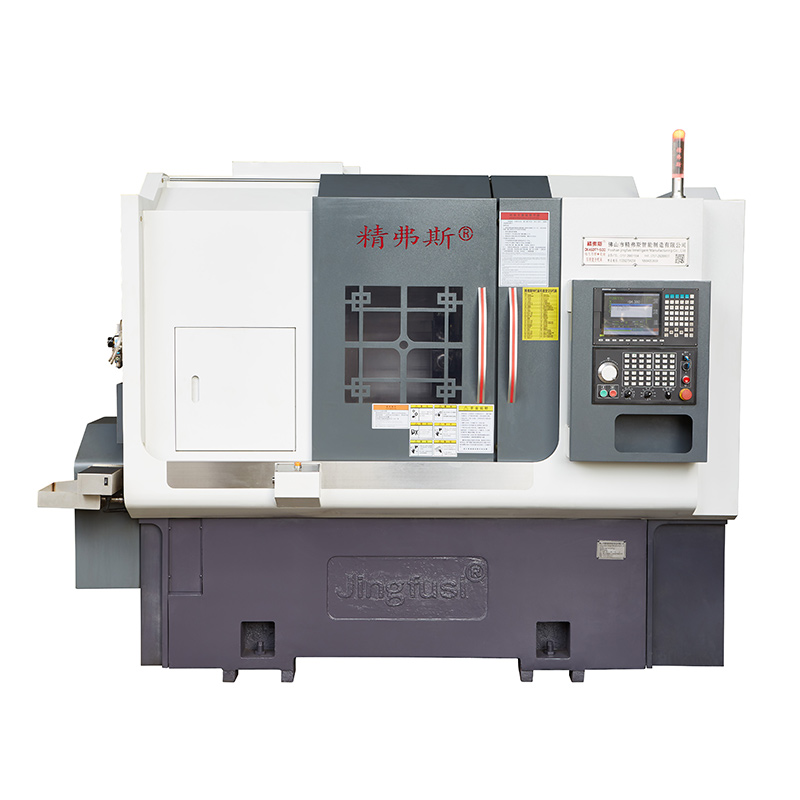

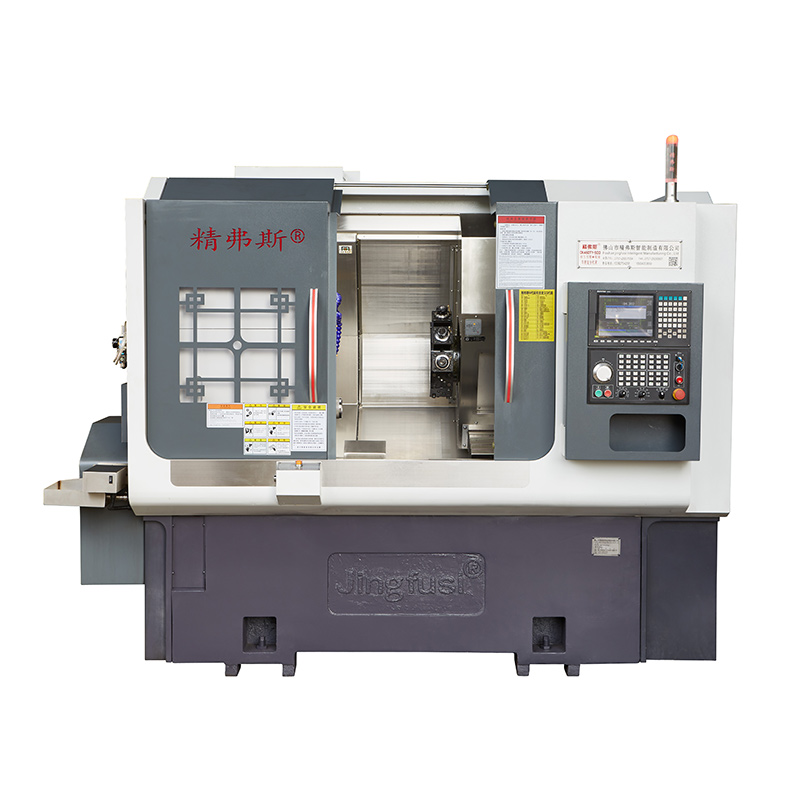

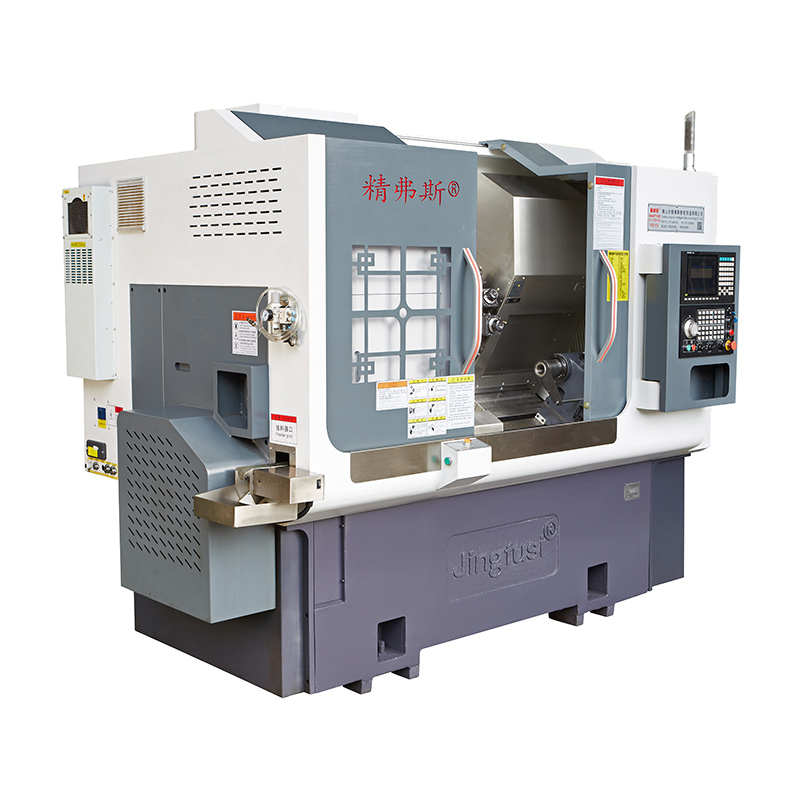

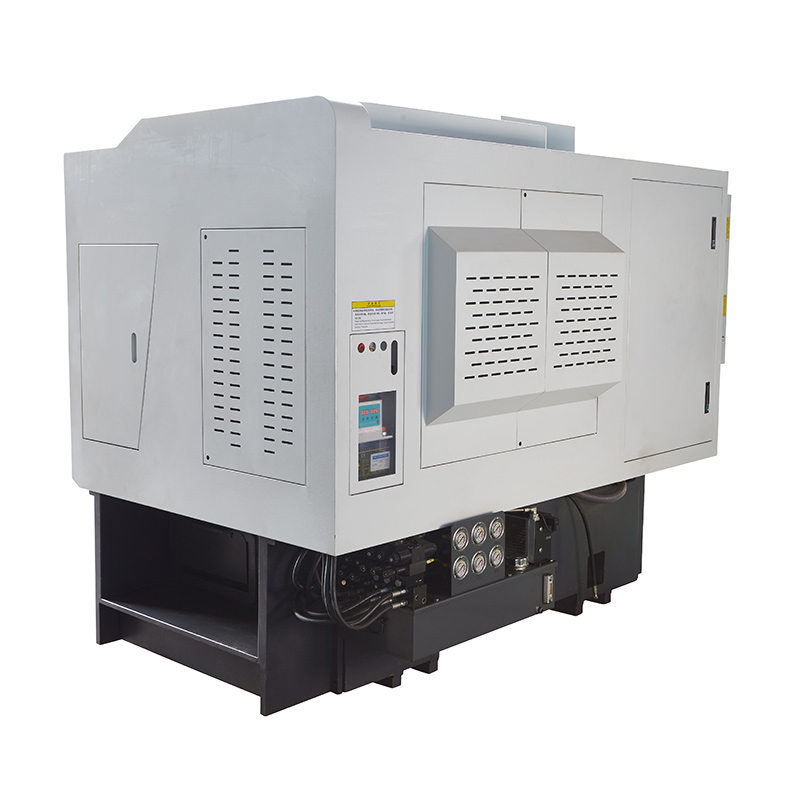

自動タレットターニングおよびフライス材

自動タレット旋回およびフライス材には、通常、複数の切削工具を保持できるツールタレットがあります。タレットを自動的にインデックス作成して、各機械加工操作に適したツールを選択して、セットアップ時間を短縮し、効率を高めることができます。

モデル:CK46DTY

お問い合わせを送信

製品説明

これらの自動タレットターニングマシンとミリングマシンは、フライス操作を実行することもでき、切削工具をさまざまな方向に移動することにより、複雑な形状、特徴、輪郭を作成できます。ミリングは、単純なターニングを超えて、マシンの機械加工機能を拡張します。

機械旅行図

Automatic Turret Turning and Milling Machine

製品の詳細

パラメーターリスト

アイテム	旋盤のモデル	ユニット	CK52DTY	CK76DTY	ck46dty
処理範囲	スピンドルの最大回転直径	mm	Ø700
	最大回転外側円の長さ	mm	520
	最大バーの直径	mm	Ø55	Ø72	Ø45
主軸	最大スピンドル速度	r/min	4200（3500の設定）	3200（2000年の設定）	6000（セット4500）
	スピンドルヘッドタイプ		A2-6	A2 -8	A2-5
	スピンドルスルーホールの直径	mm	Ø66	Ø86	Ø56
餌	x/z/y軸最大ストローク	mm	260/500/±60
	スピンドルの中心を通る90°パワーヘッド	mm	30
	x/z/y軸の最大高速移動	m/my	24（設定16）/ 24（設定16）/ 14（設定8）
	x/z/y軸スクリューロッド	mm	40
	x/z/y軸ローラートラック	mm	35/45/35
パワータレット	パワータレットモデル（パワータレット）	BMT	BMT55
	パワーヘッドコレット	は	ER32
	固定ツールホルダーサイズ	mm	25x25
	ボアホルダーシャンクの直径	mm	Ø32
電気機械	主なモーターパワー/トルク	kw / nm	11kw/定格72nm	15kw/定格98nm	7.5 kW/定格47nm
	x/z/y軸モーターパワー/トルク	kw / nm	Yaskawa 2.9 kW /18.6nm、Optional New Generation3.1 kw /15nm
	タレットパワーヘッドモーターのパワー/トルク	kw / nm	新世代3.1 kW/15nm
	タレットモーターの最大速度	r/min	6000（設定4000）、一般的な速度以下
	パワーヘッドモーターパワー/トルク	kw / nm	3.1 kW/15nm
	タレットツール変化モーターの電力/トルク	kw / nm	新世代1.0 kW /3.1nm
テールストック	テールストックストローク	mm	520
	テールストックの最大油圧ストローク	mm	100
	テールストックトップニードルコーンホールテーパー	MK	MOHS 5＃
	チップとチャックの間の最大距離	mm	690
他の	スピンドルポジショニングブレーキデバイス		油圧、オプションのプログラム可能
	ベッドの傾向	°	30°または15°
	工作機械の長さx幅x高さ	mm	2500x1680x1900
	マシン全体の総重量	KG	5000kg
	総電力	KW	20
	平均消費電力	kw / h	3

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	検出方法	工場標準


スピンドルラジアルビート		アウターコーンのランアウトを検出します	0.0035


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


y軸の繰り返し位置		Y軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.004


C軸の繰り返し位置		C軸固定点の再配置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します	20秒秒


c軸位置回転		C軸のランダム位置精度を検出してください。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返し設定を確認します	72アーク秒


パワーヘッドクランプビート		コーンビート	0.015

パワーヘッドクランプビート		クランプビート	0.01

顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
