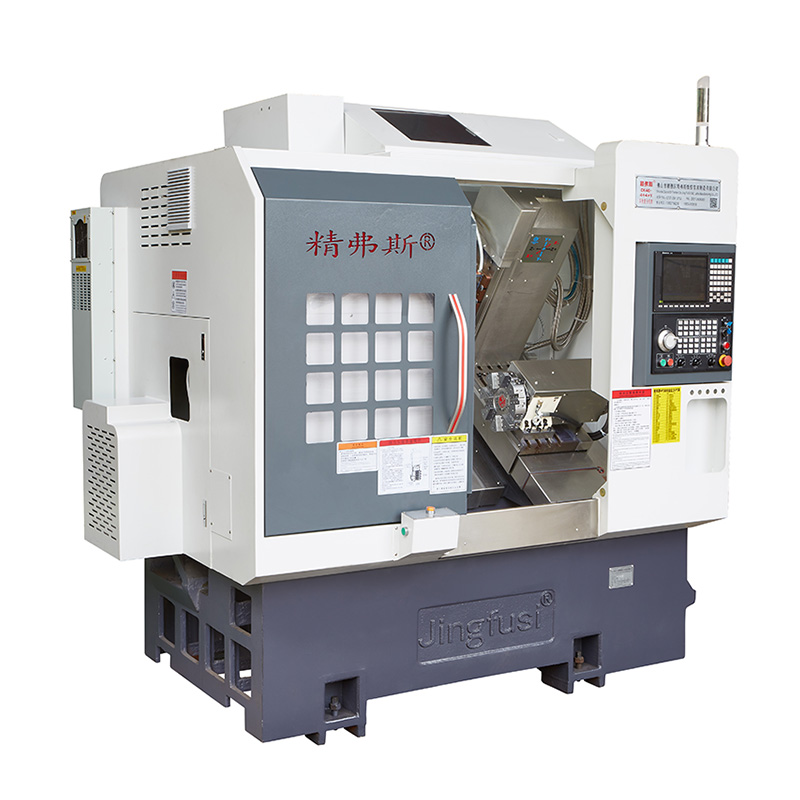

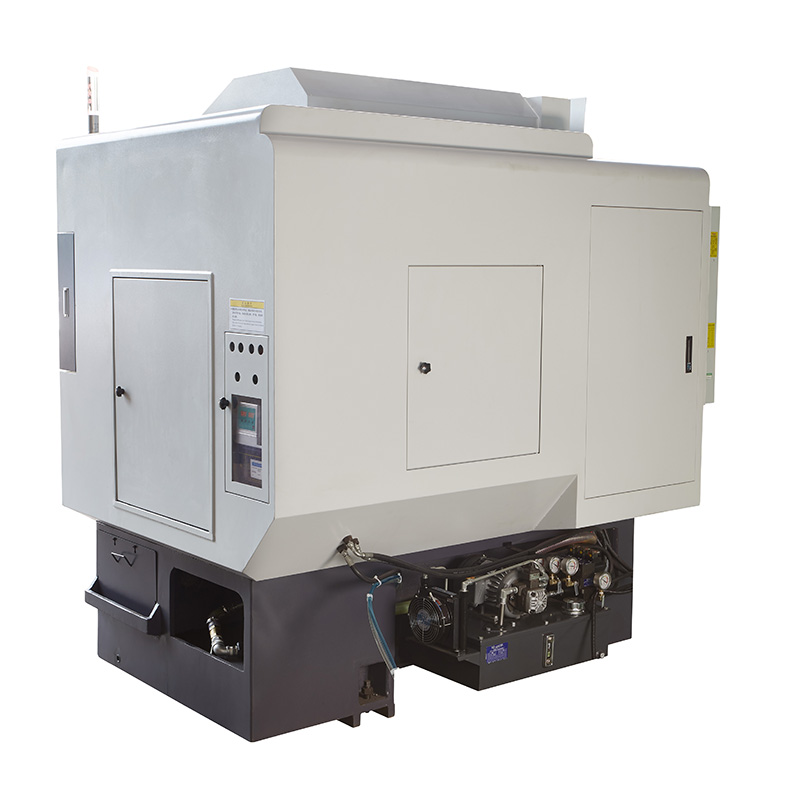

旋削およびフライス複合工作機械

当社の工場から旋削およびフライス複合工作機械を安心してご購入いただけます。最高のアフターサービスとタイムリーな納品を提供します。当社の工場は、構成が異なるため、お客様の他の低グレード構成の受け入れを拒否します。品質検査の基準を作るのに不便です。工作機械の品質と耐用年数に影響を与え、アフターサービスの効率とコストに影響を与えます。

モデル:CK52-4+4+Y

お問い合わせを送信

製品説明

以下は、Jingfusi® 高品質の旋削およびフライス複合工作機械の紹介であり、より深く理解していただくのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を創造するために引き続き協力してください。

機械の移動図

製品詳細

パラメータリスト

アイテム	旋盤の模型	ユニット	CK46-4+4+Y	CK52-4+4+Y
処理範囲	ベッドの上でスイング	んん	Ø500
	最大回転外周長さ	んん	320
	バーの最大直径	んん	Ø 45	Ø51～55
主軸	主軸頭タイプ		A2-5	A2-6

	スピンドル貫通穴径	んん	Ø56	Ø66
	最高主軸速度	回転数	6000 (4500に設定)	4500（3500に設定）
餌	X/Z/Y軸の有効移動量	んん	800/470/260

	X/Z/Y 軸の最大高速移動	メートル/分	24(設定18)/24(設定18)/15(設定8)
	X/Z/Y軸ネジロッド	んん	32/32/25
	X/Z/Y軸レール	んん	35/35/25
ナイフタワー	八連砲塔	PCS	8 ステーション、2 穴ツールホルダーを装備可能、オプションで 12 ステーション
パワーヘッド	パワーヘッドツール保持形状		ER25


	パワーヘッドツール	PCS	Z軸4+X軸4、追加固定工具ホルダー4個搭載
	パワーヘッドの最高速度	回転数	6000（4000に設定）、4000からの製品の加工に共用可能
	パワーヘッドシャフトとシャフト間の距離	んん	65
電気機械	主電動機出力・トルク	KW/Nm	新世代7.5KW、47.75NM。処理能力80を超える鋼部品には、オプションで11KW、70.03Nmを装備可能

	X/Z/Y軸モーター出力/トルク	KW/Nm	1.3KW/8.39NM
	X/Zパワーヘッドモーター出力/トルク	KW/Nm	1.7KW/8NM
	パワーヘッドモーターの最高速度	回転数	5000
他の	主軸位置決めブレーキ装置		油圧


	ベッドの傾斜	°	35°
	工作機械の長さ×幅×高さ	んん	2200X1580X1900
	機械全体の総重量	KG	3430
	総電力	キロワット	13
	平均消費電力	キロワット/時	2

工作機械の精度

機械精度、Jingfus係数基準：
主な試験項目	回路図	工場標準


スピンドルラジアルビート		アウターコーンの振れを検出	0.0035


X軸リピート位置		X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.003


Z軸リピート位置		Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.003


Y軸リピート位置		Y軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.004


C軸リピート位置		C 軸固定点の再位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測してから、繰り返される位置決めを検出します。	20 秒角


C軸位置ロータリー		C 軸のランダムな位置精度を検出します。注: 最初にコールドエンジンとホットエンジンの誤差を相殺するために約 50 回予測し、次に繰り返し設定を確認します。	72 秒角


パワーヘッドクランプビート		コーンビート	0.015

パワーヘッドクランプビート		クランプ叩き	0.01

お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。
