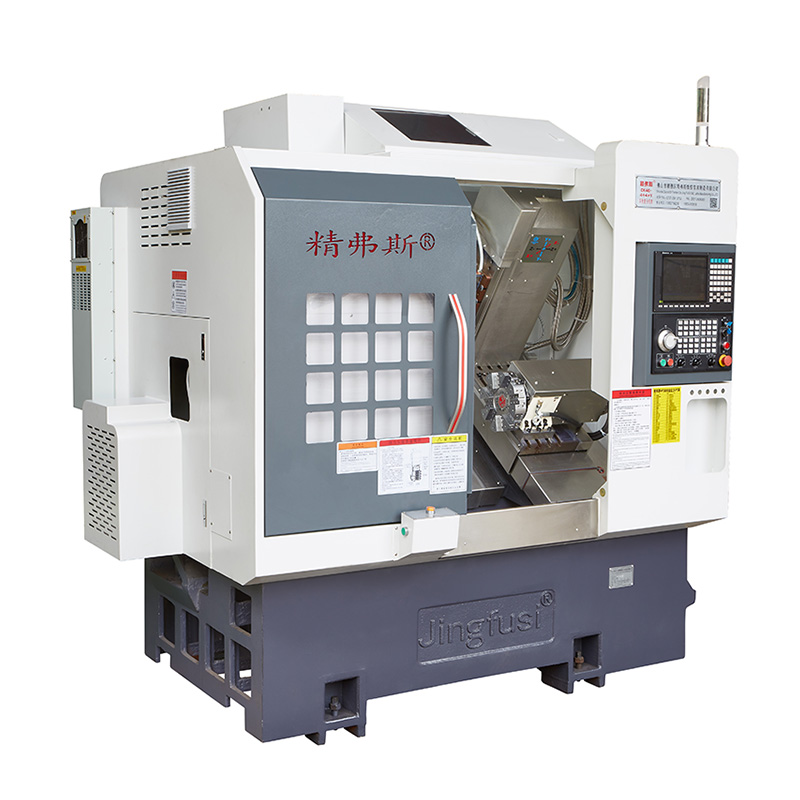

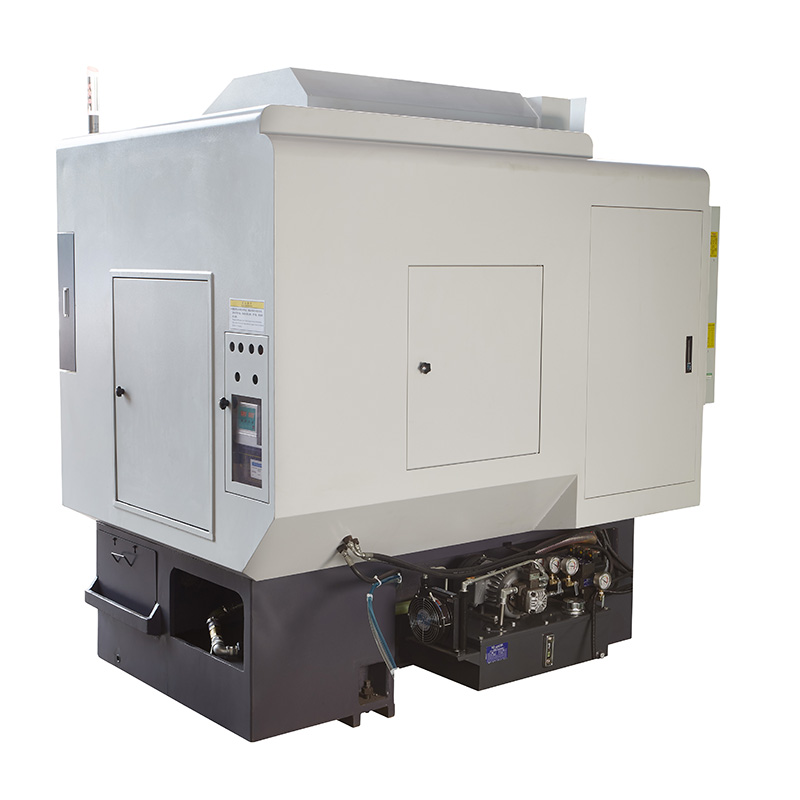

アイテム | コンテンツ | ユニット | CK46-5+5+Y | CK52-5+5+Y |
処理範囲 | ベッドの上でスイング | んん | Ø500 | |
最大回転外周長さ | んん | 320 | ||
バーの最大直径 |
んん | Ø 45 | Ø51~55 | |
主軸 | 最高主軸速度 | 回転数 | 6000(4000に設定) | 4500(3500に設定) |
主軸頭タイプ |
|
A2-5 | A2-6 | |
スピンドル貫通穴径 | んん | Ø56 | Ø66 | |
餌 | X/Z/Y軸最大ストローク | んん | 800/470/310 | |
X/Z/Y 軸の最大高速移動 | メートル/分 | 24(設定18)/24(設定18)/15(設定8) | ||
X/Z/Y軸ネジロッド | んん | 32/32/25 | ||
X/Z/Y軸レール | んん | 35/35/25 | ||
ナイフタワー | 八連砲塔 | PCS | 8 ステーション、2 穴ツール ホルダーを装備可能、オプションで 12 ステーション | |
パワーヘッド | パワーヘッドツール保持形状 |
|
ER25 | |
パワーヘッドの最高速度 | 回転数 | 6000(4000に設定)、4000からの製品の加工に共用可能 | ||
取り付け可能な穴あけおよびミーリングヘッドの最大直径 | んん | Ø16 | ||
パワーヘッドシャフトとシャフト間の距離 | んん | 65 | ||
電気機械 | 主電動機出力・トルク | KW/Nm | 処理能力80以上の鋼部品には7.5KW/47.75NM、オプションで11KW/70.03Nm | |
X/Z/Y軸モーター出力/トルク | KW/Nm | 安川製1.8KW/11.5Nm。オプションの新世代 2.4 KW/定格 11.5Nm | ||
X/Zパワーヘッドモーター出力/トルク | KW/Nm | 2.4KW/11.5NM | ||
パワーヘッドモーターの最高速度 | 回転数 | 5000 | ||
他の | 主軸位置決めブレーキ装置 |
|
油圧 | |
ベッドの傾斜 | ° | 35° | ||
ナイフテーブルプレート長さ×幅 | んん | 700X290 | ||
工作機械の長さ×幅×高さ | んん | 2200X1580X2000 | ||
機械全体の総重量 | KG | 3430 | ||
総電力 | キロワット | 13 | ||
平均消費電力 | キロワット/時 | 2 |
機械精度、Jingfus係数基準: | ||||||||
主な試験項目 | 回路図 | 工場標準 | ||||||
スピンドルラジアルビート | アウターコーンの振れを検出 | 0.0035 | ||||||
X軸リピート位置 | X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.003 | ||||||
Z軸リピート位置 |
|
Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.003 | |||||
Y軸リピート位置 | Y軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.004 | ||||||
C軸リピート位置 | C 軸固定点の再位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測してから、繰り返される位置決めを検出します。 | 20 秒角 | ||||||
C軸位置ロータリー | C 軸のランダムな位置精度を検出します。注: 最初にコールド エンジンとホット エンジンの誤差を相殺するために約 50 回予測し、次に繰り返し設定を確認します。 | 72 秒角 | ||||||
パワーヘッドクランプビート | コーンビート | 0.015 | ||||||
パワーヘッドクランプビート |
|
クランプ叩き | 0.01 | |||||
お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。 | ||||||||
