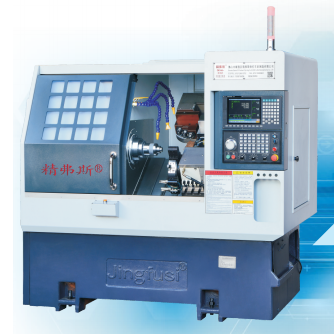

内面三曲溝旋盤及びフライス盤

Jingfusi® 内側 3 曲溝旋盤およびフライス盤は、3 つの曲面または輪郭のある表面を持つ内側溝の精密加工に使用される特殊な加工ツールです。この内側 3 曲線溝旋盤およびフライス盤は、従来の機械加工方法では簡単に作成できない内側の溝やプロファイルを備えた複雑な部品の製造が必要な業界で一般的に使用されています。

モデル:CK46-3+2

お問い合わせを送信

製品説明

これらの機械は主に内径溝加工に使用されますが、その他の加工にも対応できるため、幅広い用途に使用できます。航空宇宙、医療機器製造、自動車、精密工学などの業界では、複雑で高精度のコンポーネントを製造するためにこれらの機械に依存することがよくあります。内側 3 カーブ溝旋盤およびフライス盤は、特定の加工ニーズに応じて、金属、プラスチック、複合材料などのさまざまな材料を加工できます。

機械の移動図

製品詳細

パラメータリスト

アイテム	ユニット	仕様
最大。回転直径	んん	250
最大。スイング径。旋盤で	んん	Ø500
最大。スライドベッドの回転径	んん	Ø160
傾斜ベッド度	程度	35°
X軸有効移動量	んん	1000
Z軸有効移動量	んん	400
X/Z軸最大速い移動速度	メートル/分	24
鋳鉄ベースエリア	㎡	1.8×1.1
機械サイズ：長さ×幅×高さ	んん	2100×1580×1800
機械の正味重量	kg	2600
工具番号	個	8
角型ツール	んん	20×20
ホールナイフサイズ	んん	Ø20
トータルホース	キロワット	13
平均消費電力	キロワット/時	2
主軸端面形状		A2-5
主軸速度	回転数	6000
主軸速度設定	回転数	1-4500
スピンドル定格トルク	Nm	35N・m(1500r/min)
バーの最大直径	んん	Ø45

工作機械の精度

機械精度、Jingfus係数基準：
主な試験項目	回路図	工場標準


スピンドルラジアルビート、		アウターコーンの振れを検出	0.0035


X軸リピート位置，X		X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.003


Z軸繰り返し位置，Z		Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.003


C軸リピート位置，C		C 軸固定点の再位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測してから、繰り返される位置決めを検出します。	20 秒角


C軸位置ロータリー、C		C 軸のランダムな位置精度を検出します。注: 最初にコールドエンジンとホットエンジンの誤差を相殺するために約 50 回予測し、次に繰り返し設定を確認します。	72 秒角


お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。
