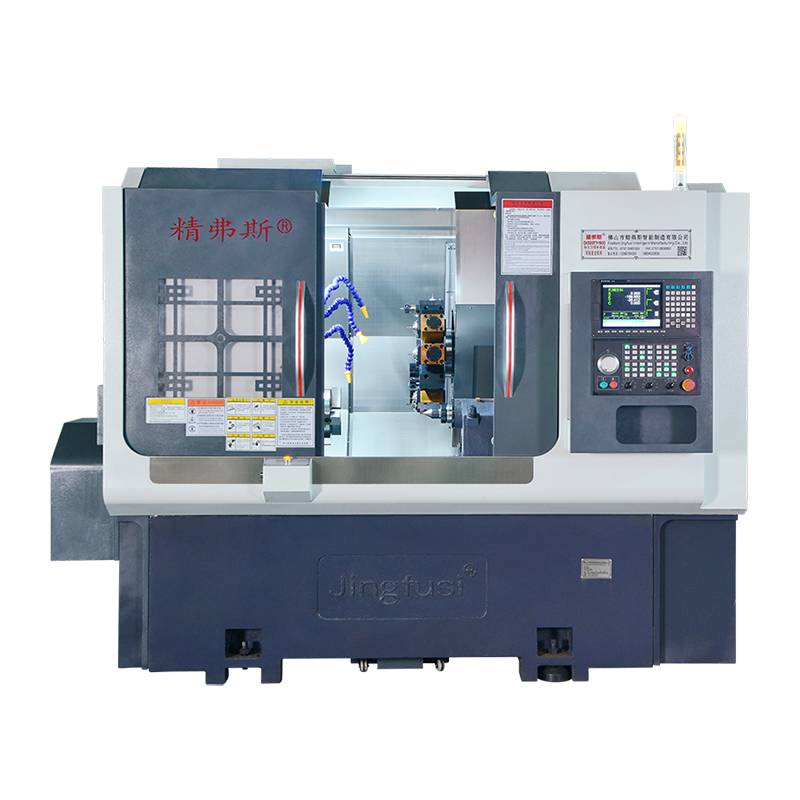

ターニングミリングコンポジット旋盤マシン

Jingfusiの高品質のターニングミリングコンポジット旋盤マシンには、設計に補助メカニズムを保持する柔軟なスピンドルが組み込まれ、部品処理中の剛性が向上します。直接ツール変更システムは、複雑なツール変更プログラムの必要性を排除し、ツールの変更時間を短縮し、ユーザーの効率的な処理とコスト削減をもたらします。この革新的な設計により、操作中のマシンの全体的な安定性が向上するだけでなく、ツールの変更プロセスを合理化し、機械加工ワークフローをユーザーにとってより効率的で経済的に有利にします。

モデル:CK52DTY

お問い合わせを送信

製品説明

Jingfusisサプライヤーのターニングフライス加工コンポジット旋盤マシンには、ターニング、ミリング、掘削、退屈、タッピング、およびその他のさまざまな機能が単一の汎用性のあるデバイスにターニング、フライス式、退屈、タッピング、その他の機能が組み込まれています。このマシンは、端とサイドフライス、掘削、タッピング、および複合処理を実行することができます。このマシンは、複雑な形状と厳しい精密仕様に特に適しています。単一のクランプで必要な操作のすべてまたはほとんどを完了することにより、回転部品の包括的な処理ニーズを処理することに優れています。これにより、例外的な精度が確保されるだけでなく、効率を高め、最終的には機械加工プロセスのコスト削減につながります。

ターンミリングコンポジット旋盤マシンの主要な特性：

1.十分な内部スペースを備えたウェルデザインの配置。

2.高精度の自己完結型のスピンドル構造と迅速な油圧回転システムの組み込みにより、最高のパフォーマンスが確保されます。

3.工作機械の高速機能を保証します。

4.サーボモーターの値に不正確さを引き起こすことによる停電の中断。

機械旅行図

製品の詳細

パラメーターリスト

アイテム	旋盤のモデル	ユニット	CK52DTY	CK76DTY	ck46dty
処理範囲	スピンドルの最大回転直径	mm	Ø700
	最大回転外側円の長さ	mm	520
	最大バーの直径	mm	Ø55	Ø72	Ø45
主軸	最大スピンドル速度	r/min	4200（3500の設定）	3200（2000年の設定）	6000（セット4500）
	スピンドルヘッドタイプ		A2-6	A2 -8	A2-5
	スピンドルスルーホールの直径	mm	Ø66	Ø86	Ø56
餌	x/z/y軸最大ストローク	mm	260/500/±60
	スピンドルの中心を通る90°パワーヘッド	mm	30
	x/z/y軸の最大高速移動	m/my	24（設定16）/ 24（設定16）/ 14（設定8）
	x/z/y軸スクリューロッド	mm	40
	x/z/y軸ローラートラック	mm	35/45/35
パワータレット	パワータレットモデル（パワータレット）	BMT	BMT55
	パワーヘッドコレット	は	ER32
	固定ツールホルダーサイズ	mm	25x25
	ボアホルダーシャンクの直径	mm	Ø32
電気機械	主なモーターパワー/トルク	kw / nm	11kw/定格72nm	15kw/定格98nm	7.5 kW/定格47nm
	x/z/y軸モーターパワー/トルク	kw / nm	Yaskawa 2.9 kW /18.6nm、Optional New Generation3.1 kw /15nm
	タレットパワーヘッドモーターのパワー/トルク	kw / nm	新世代3.1 kW/15nm
	タレットモーターの最大速度	r/min	6000（設定4000）、一般的な速度以下
	パワーヘッドモーターパワー/トルク	kw / nm	3.1 kW/15nm
	タレットツール変化モーターの電力/トルク	kw / nm	新世代1.0 kW /3.1nm
テールストック	テールストックストローク	mm	520
	テールストックの最大油圧ストローク	mm	100
	テールストックトップニードルコーンホールテーパー	MK	MOHS 5＃
	チップとチャックの間の最大距離	mm	690
他の	スピンドルポジショニングブレーキデバイス		油圧、オプションのプログラム可能
	ベッドの傾向	°	30°または15°
	工作機械の長さx幅x高さ	mm	2500x1680x1900
	マシン全体の総重量	KG	5000kg
	総電力	KW	20
	平均消費電力	kw / h	3
