ターンミル機械加工機
  • ターンミル機械加工機 ターンミル機械加工機

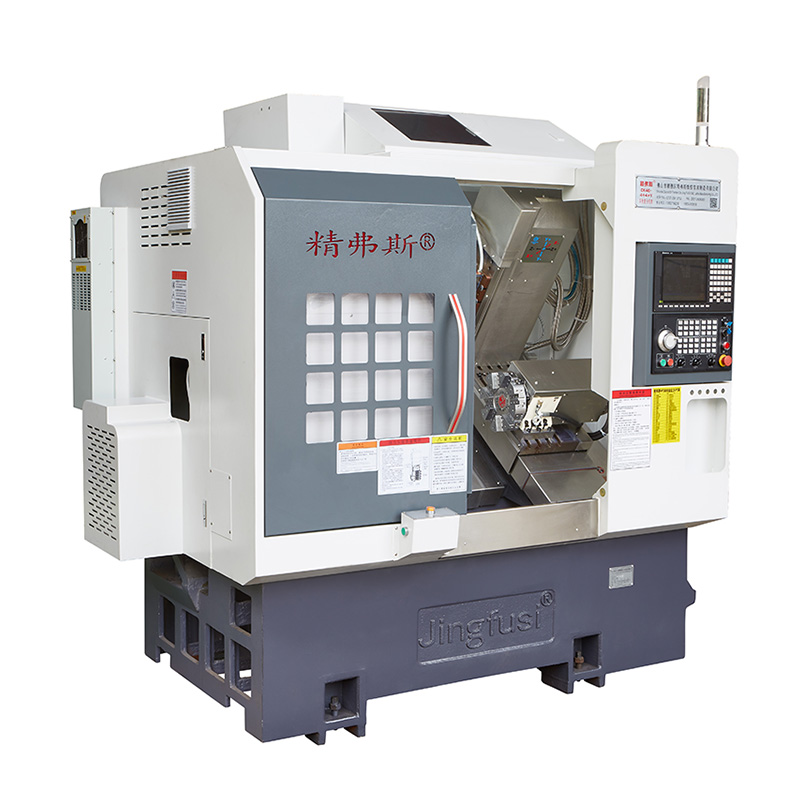

ターンミル機械加工機

JingFusi®ターンミル機械加工機は、マイクロコンポーネント、マイクロシャフト、電子コネクタ、メガネ、時計、さまざまなハードウェアアクセサリなど、複雑な形状の部品の大量生産に特に適しています。
モデル:CK52-5+5+Y

お問い合わせを送信

製品説明

ターンミル機械加工機には、高精度と高効率の特性があります。ガイドブッシングとガイドブッシングなしを切り替え、ワークピースの長さに応じて適切な処理を実行し、合理的な構造を持っています。 3つの軸はすべて、耐摩耗性と高精度を持つ線形ローリングガイドを使用しています。 、サーボモーターによって駆動されると、線形ツール行構造には迅速なツール変化の特性があり、CNCシステムには完全な機能があり、簡単に制御できます。 ガイドスリーブレス処理では、粉砕材料を必要とせず、高速で高精度でバーを処理でき、残りの最小材料はわずか30mmです。オプションのサイド処理デバイスは、掘削と粉砕プロセスを実現できます。


機械旅行図

Turn-Mill Machining Machine

製品の詳細

Turn-Mill Machining Machine

パラメーターリスト

アイテム コンテンツ ユニット CK46-5+5+Y CK52-5+5+Y
処理範囲 ベッドの上を揺れます mm Ø500
最大回転外側円の長さ mm 320

最大バーの直径		 mm Ø45 Ø51〜55
主軸 最大スピンドル速度 r/min 6000（4000に設定） 4500（3500に設定）
スピンドルヘッドタイプ
A2-5 A2-6
スピンドルスルーホールの直径 mm Ø56 Ø66
餌 x/z/y軸最大ストローク mm 800/470/310
x/z/y軸の最大高速移動 m/my 24（設定18）/24（18）/15（設定8）
x/z/y軸スクリューロッド mm 32/32/25
x/z/y軸レール mm 35/35/25
ナイフタワー 8つのステーションタレット PC 8つのステーション、ダブルホールツールホルダーを装備でき、12のステーションを備えたオプション
パワーヘッド パワーヘッドツール保持フォーム
ER25
パワーヘッドの最大速度 r/min 6000（4000に設定）は、4000の製品を処理するために一般的に使用できます
最大設置掘削およびフライス式ヘッドの直径 mm Ø16
パワーヘッドシャフトとシャフトの間の距離 mm 65
電気機械 主なモーターパワー/トルク kw / nm 7.5 kW/47.75nm、80以上の加工能力を持つ鋼部品のオプション11kW/70.03nm
x/z/y軸モーターパワー/トルク kw / nm Yaskawa 1.8kw/11.5nm。オプションの新世代2.4 kW/定格11.5nm
X/Zパワーヘッドモーターパワー/トルク kw / nm 2.4 kW/11.5nm
パワーヘッドモーターの最大速度 r/min 5000
他の スピンドルポジショニングブレーキデバイス
油圧
ベッドの傾向 ° 35°
ナイフテーブルプレートの長さx幅 mm 700x290
工作機械の長さx幅x高さ mm 2200x1580x2000
マシン全体の総重量 KG 3430
総電力 KW 13
平均消費電力 kw / h 2

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目 概略図 工場標準
スピンドルラジアルビート Turn-Mill Machining Machine アウターコーンのランアウトを検出します 0.0035
x軸の繰り返し位置 Turn-Mill Machining Machine X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。 0.003
Z軸リピート位置 Turn-Mill Machining Machine
 Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。 0.003
y軸の繰り返し位置 Turn-Mill Machining Machine Y軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。 0.004
C軸の繰り返し位置 Turn-Mill Machining Machine C軸固定点の再配置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します 20秒秒
c軸位置回転 Turn-Mill Machining Machine  C軸のランダム位置精度を検出してください。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返し設定を確認します 72アーク秒
パワーヘッドクランプビート Turn-Mill Machining Machine コーンビート 0.015
パワーヘッドクランプビート Turn-Mill Machining Machine
 クランプビート 0.01
顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
