家 > 製品 > 旋削・フライス複合機 > パワータレットのターニングとフライス材の組み合わせマシン

製品

新製品

パワータレットのターニングとフライス材の組み合わせマシン

プロのメーカーとしての私たちの能力において、Jingfusi®は、パワータレットのターンとフライス材の組み合わせマシンを提示することに誇りを持っています。私たちは、一流のアフターセールスサービスを提供し、タイムリーな製品配信を確保することに取り組んでいます。工作機械の一貫した品質を維持するために、マシンボディ構造と構成アセンブリの両方で標準化されたアプローチを順守します。これには、安定性と信頼性を確保するために、均一なアクセサリー（交換可能なカッターホルダーパワーヘッドとツールタレットを含む）の使用が必要です。当社のマシンは、単純で実用的な構造で設計されており、実際のアプリケーションに合わせて調整され、ユーザーフレンドリーな操作のために設計されています。

モデル:CK52DTY

お問い合わせを送信

製品説明

プロのメーカーとして、Jingfusi®はパワータレットターニングとフライス材の組み合わせマシンを提供したいと考えています。

製品の詳細

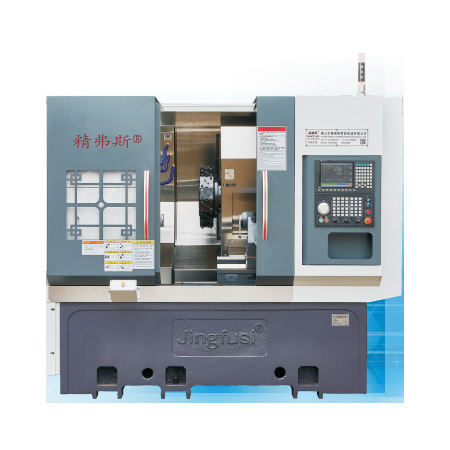

Power Turret Turning and Milling Combined Machine

パラメーターリスト

アイテム	旋盤のモデル	ユニット	ck46dty	CK52DTY
処理範囲	スピンドルの最大回転直径	mm	Ø600
	最大回転外側円の長さ	mm	300
	最大バーの直径	mm	Ø45	Ø55
主軸	最大スピンドル速度	r/min	6000（4500の設定）	4200（3500の設定）

	スピンドルヘッドタイプ		A2-5	A2-6
	スピンドルスルーホールの直径	mm	Ø56	Ø66
餌	x/z/y軸最大ストローク	mm	800/400/±60


	スピンドルの中心を通る90°パワーヘッド	mm	60
	x/z/y軸の最大高速移動	m/my	24（設定18） / 24（設定18） / 15（設定12）
	x/z/y軸スクリューロッド	mm	32/32/32
	x/z/y軸ローラートラック	mm	35/35/35
パワータレット	パワータレットモデル（パワータレット）	BMT	BMT45、オプションBMT55

	パワーヘッドコレット	は	ER25
	固定ツールホルダーサイズ	mm	25x25
	ボアホルダーシャンクの直径	mm	Ø25
テールストック	主なモーターパワー/トルク	kw / nm	7.5 kW/定格47nm	11kw/定格72nm


	x/z/y軸モーターパワー/トルク	kw / nm	Yaskawa 1.8kw/11.5n。オプションの新世代2.4 kW/定格11.5nm
	タレットモーターの最大速度	r/min	80000°（パワーヘッド≤7000の変更、90°パワーヘッド≤6000変更）
	パワーヘッドモーターパワー/トルク	kw / nm	8.5 kW/定格16.5nm
	タレットツール変化モーターの電力/トルク	kw / nm	新世代1.0 kW /3.1nm
他の	スピンドルポジショニングブレーキデバイス		油圧


	ベッドの傾向	°	35°
	工作機械の長さx幅x高さ	mm	2200x1500x1900
	マシン全体の総重量	KG	3900kg
	総電力	KW	15
	平均消費電力	kw / h	3

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	工場標準


スピンドルラジアルビート		アウターコーンのランアウトを検出します	0.0035


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


y軸の繰り返し位置		Y軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.004


C軸の繰り返し位置		C軸固定点の再配置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します	20秒秒


c軸位置回転		C軸のランダム位置精度を検出してください。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返し設定を確認します	72アーク秒


パワーヘッドクランプビート		コーンビート	0.015

パワーヘッドクランプビート		クランプビート	0.01

顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
