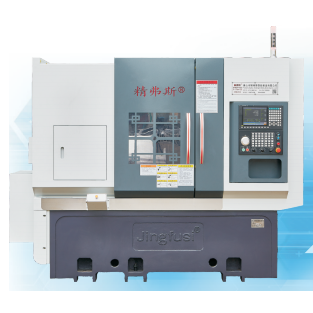

CNCタレットタイプの自動旋盤

この例外的な製品の知識を深めることを目指して、JingFusi®ハイエンドCNCタレットタイプの自動旋盤を紹介できます。私たちは、新しい顧客と大切な顧客の両方を温かく歓迎し、私たちとのパートナーシップを継続し、一緒に明るい未来に向かって努力しています。

モデル:CK52T-600

お問い合わせを送信

製品説明

あなたは私たちの工場を訪問し、現在高い需要がある最新の、競争力のある高品質で最高品質のJingFusi®CNCTurret型を探索するように招待されています。私たちはあなたと協力する機会を熱心に期待しています。

CNCタレットタイプ自動旋盤製品の詳細

CNCタレットタイプ自動旋盤パラメーターリスト

プロジェクト	コンテンツ	ユニット	CK52T-600	CK76T-600	CK46T-600
処理範囲	スピンドルの最大回転直径	mm	Ø800
	ブロックタイプ	mm	Ø180〜400
	最大回転長	mm	560
	最大バーの直径	mm	Ø51〜55	Ø72	Ø45
主軸	スピンドルヘッドタイプ		A2-6	A2 -8	A2-5
	スピンドルスルーホールの直径	mm	Ø66	Ø86	Ø56
	最大スピンドル速度	r/min	4200	3200	6000
	スピンドルセット速度	r/min	1〜3500	1〜2500	1〜4500
餌	X/Z軸の最大移動	mm	230/600
	Z軸効果的なストローク	mm	570
	x/z軸の最大高速移動	m/my	24
	X/Z軸設定のための速い軸設定	m/my	16/18
	x/z軸ローラースクリュー仕様	mm	40
	x/z軸ゲージ仕様	mm	35/45
12ポジションサーボタレット	12ポジションサーボタレットセンターの高さ		100
	縁の反対側のナイフタワー（外径）	mm	385
	砲塔の中心の高さ	mm	100
	タレットブレードの数	修理	12
	隣接するツール処理の干渉直径	mm	Ø180
	固定ツールホルダーサイズ	mm	25x25
	ナイフホルダーハンドルの直径	mm	Ø25
電気機械	主なモーターパワー/トルク	kw / nm	11kw/定格72nm	15kw/定格98nm	7.5 kW/定格47nm
	x/z軸モーターパワー/トルク	kw / nm	Yaskawa 1.8kw/11.5nm。オプションの新世代2.4 kW/定格11.5nm
	タレットツール変化モーターの電力/トルク	kw / nm	新世代1.0 kW/3.1nm
	冷却システムモーターパワー	KW	0.3
	高圧冷却システムモーターパワー	KW	3
テールストック	テールストックストローク	mm	420
	テールストックエジェクターピンの最大ストローク	mm	100
	テールストックイジェクターピンドライブフォーム		油圧、強い剛性
	テールストックトップニードルコーンホールテーパー	MK	MOHS 5＃は、精密機械加工中にスイングまたはワープしません。
	チップとチャックの間の最大距離	mm	690
他の	ベッドの傾向	°	30°または15°
	工作機械の長さx幅x高さ	mm	2500x1600x1700
	マシン全体の総重量	KG	マシン全体の総重量は4500kgで、オプションの合計重量は3500kg、マイナス10000元です。
	総電力	KW	20
	平均消費電力	kw / h	3

CNCタレットタイプの自動旋盤工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	検出方法	工場標準


スピンドルラジアルビート		アウターコーンのランアウトを検出します	0.0025


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
