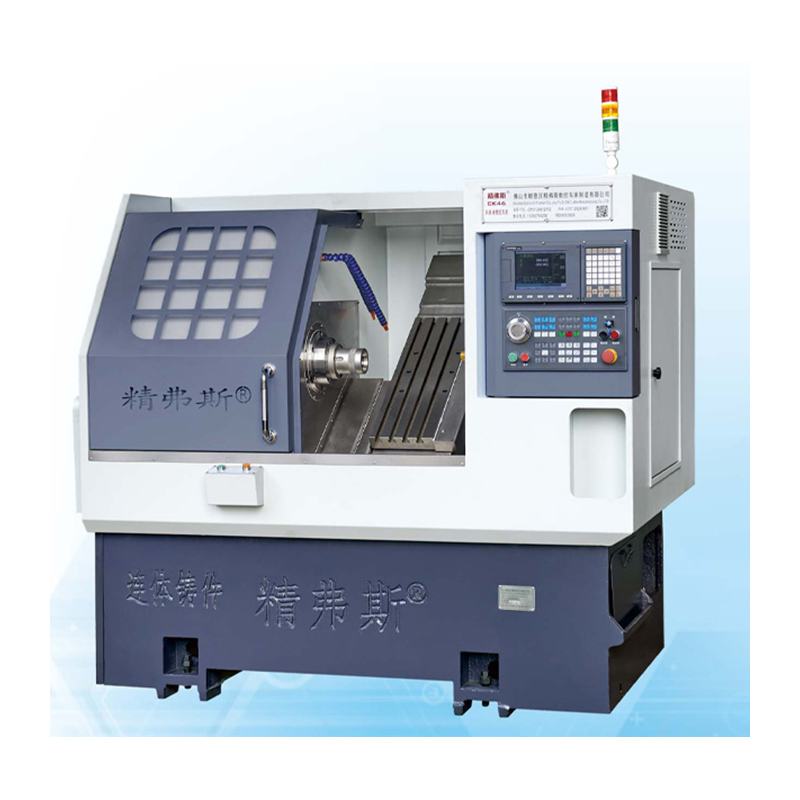

傾斜した傾斜ベッドCNC旋盤マシンを回します

CK46傾斜の傾斜ベッドCNC旋盤マシンは、元の基準でJingFusi®の改善とアップグレードです。高い処理パフォーマンスと元のモデルの簡単な動作を継承することに基づいて、完全に密閉された傾斜ベッド設計とより大きな動作スペース、より高い処理速度、および調整と保守が容易な精密CNC工作機械で開発されました。

モデル:CK46

お問い合わせを送信

製品説明

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi®スラントベッドCNC旋盤マシン機能：

最適な設計：この傾斜した傾斜ベッドターニングCNC旋盤マシンは、35度の傾斜ベッド設計を備えており、精密加工のための剛性と安定性を高めます。

効率的なチップ処理：このマシンは、かなりのチップ運搬能力を提供し、顧客がフロントまたはリアチップの除去を選択できる柔軟性を可能にし、機械加工プロセスの利便性を確保します。

ネジPRe-stretching：ネジのプリストレッチング構造を組み込んだこの旋盤は、機械加工の精度と信頼性を最適化します。

ギャングタイプのツール投稿：ギャングタイプのツール投稿を装備したこの旋盤は、さまざまな機械加工操作で効率と汎用性を向上させるために、複数のツールを使用することをサポートしています。

製品の詳細

Inclined Slant bed Turning CNC Lathe Machine

パラメーターリスト

プロジェクト		ユニット	CK46	CK52	CK76
最大回転長		mm	350
ベッドの最大回転直径		mm	Ø500
スケートボードの最大回転直径		mm	Ø160
ベッドの傾向		°	35°
X/Z軸の効果的な移動		mm	直径1000/400
x/z軸ねじ仕様		mm	32
x/z軸レール仕様		mm	35
X/Z軸モーターパワー		KW	1.3
x/z軸の最大高速移動		m/my	24
工作機械の長さx幅x高さ		mm	2100x1580x1800
マシン全体の総重量		KG	2600
ナイフ番号		修理	8
四角いナイフのサイズ		mm	20x20
丸い穴カッターサイズ		mm	Ø20
総電力		KW	13	13	16
平均消費電力		kw / h	2	2	2.5
主軸	スピンドルエンドフェイスフォーム		A2-5	A2-6	A2 -8


	最大スピンドル速度	r/min	6000（4500に設定）	4200（3500に設定）	3200（2500に設定）
	スピンドルモーターパワー	KW	7.5	7.5	11
	スピンドルモーターの定格トルク	nm	47.8nm	47.8nm	72nm
	最大バーの通過直径	mm	Ø45	Ø51	Ø75

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	検出方法	工場標準


スピンドルラジアルビート、		アウターコーンのランアウトを検出します	0.0025


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
