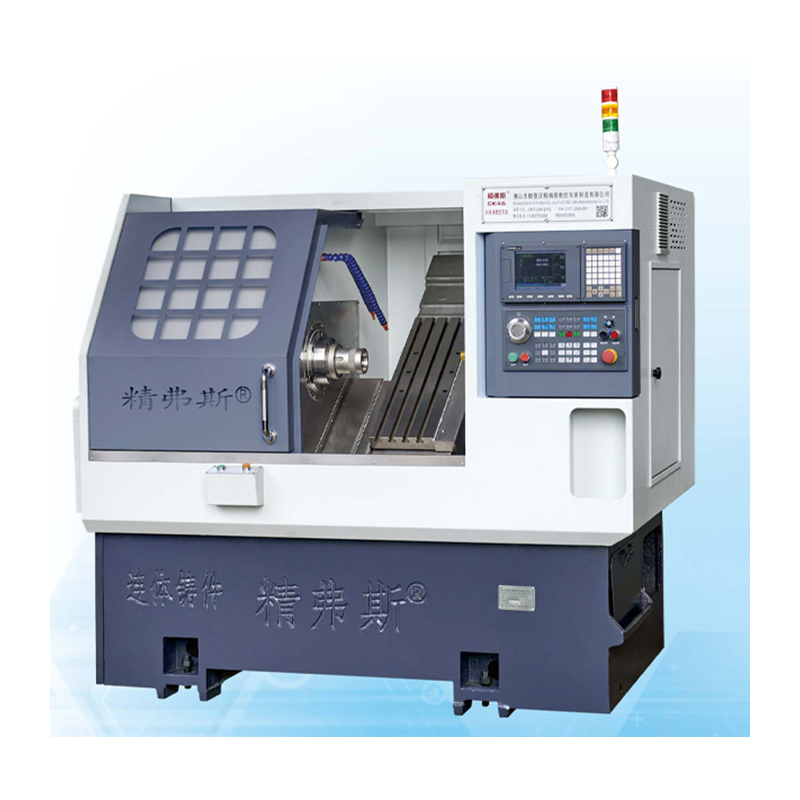

高精度CNC傾斜ベッド旋盤

以下は、Jingfusi® 高品質、高精度 CNC 傾斜ベッド旋盤の紹介であり、より深く理解していただくのに役立つことを願っています。新しい顧客と古い顧客を歓迎し、より良い未来を創造するために引き続き協力してください。

モデル:CK46

お問い合わせを送信

製品説明

Jingfusi® 高精度 CNC 傾斜ベッド旋盤は、正確な旋削およびフライス加工を実行できます。専門メーカーとして、当社は Jingfusi® 高品質、高精度 CNC 傾斜ベッド旋盤機を提供したいと考えています。そして、最高のアフターサービスとタイムリーな配達を提供します。

これらのマシンの主な機能と特性の一部を次に示します。

傾斜ベッド設計：傾斜ベッド設計により、加工時の剛性と安定性が向上します。これにより、切削工具がワークピースのすぐ近くに留まり、精度が向上します。

高精度主軸：高精度主軸を搭載しており、主軸振れが少なく、回転精度に優れています。この精度は、厳しい公差と良好な表面仕上げを実現するために非常に重要です。

高度な CNC 制御: 高度な CNC 制御とプログラミング機能を備えており、オペレーターは複雑な加工操作を正確かつ柔軟にプログラムして制御できます。

機械の移動図

製品詳細

パラメータリスト

プロジェクト		ユニット	CK46	CK52	CK76
最大回転長さ		んん	350
ベッド上での最大回転径		んん	Ø500
スケートボードの最大回転直径		んん	Ø160
ベッドの傾斜		°	35°
X/Z軸の有効移動量		んん	直径1000/400
X/Z軸ネジ仕様		んん	32
X/Z軸レール仕様		んん	35
X/Z軸モーターパワー		KW	1.3
X/Z軸の最大高速移動		メートル/分	24
工作機械の長さ×幅×高さ		んん	2100X1580X1800
機械全体の総重量		KG	2600
ナイフ番号		修理	8
角ナイフのサイズ		んん	20×20
丸穴カッターサイズ		んん	Ø20
総電力		キロワット	13	13	16
平均消費電力		キロワット/時	2	2	2.5
主軸	スピンドル端面形状		A2-5	A2-6	A2-8


	最高主軸速度	回転数	6000（4500に設定）	4200(3500に設定)	3200(2500に設定)
	スピンドルモーター出力	KW	7.5	7.5	11
	スピンドルモーターの定格トルク	Nm	47.8Nm	47.8Nm	72Nm
	バー通過最大径	んん	Ø 45	Ø51	Ø 75

工作機械の精度

機械精度、Jingfus係数基準：
主な試験項目	回路図	検出方法	工場標準


スピンドルラジアルビート、		アウターコーンの振れを検出	0.0025


X軸リピート位置		X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.0025


Z軸リピート位置		Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.0025


お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。
