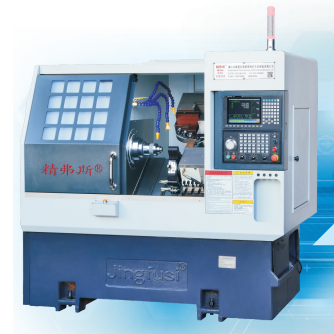

傾斜ベッドと一連のツールを備えた CNC 旋盤

傾斜ベッドと一連のツールを備えた高品質の CNC 旋盤は、中国のメーカー Jingfusi® によって提供されています。高品質の傾斜ベッドと一連のツールを備えた CNC 旋盤を低価格で直接購入できます。

お問い合わせを送信

製品説明

Jingfusi® は、傾斜ベッドとツール列を備えた中国の大手 CNC 旋盤のメーカー、サプライヤー、輸出業者です。製品の完璧な品質の追求に固執し、当社のCNC旋盤は多くのお客様に満足していただいています。究極のデザイン、高品質の原材料、高性能、競争力のある価格はすべての顧客が望んでいることであり、それは私たちが提供できるものでもあります。もちろん、万全のアフターサービスも欠かせません。当社のサービスにご興味がございましたら、今すぐご相談ください。すぐにご返答いたします。

機械の移動図

製品詳細

パラメータリスト

主な仕様
アイテム	ユニット	仕様	述べる
最大。回転直径	んん	250
最大。スイング径。旋盤で	んん	Ø500
最大。スライドベッドの回転径	んん	Ø160
傾斜ベッド度	程度	35°
X軸有効移動量	んん	1000
Z軸有効移動量	んん	400
X/Z軸最大速い移動速度	メートル/分	24
テーブルサイズ: 長さ×幅	んん	700×290
機械サイズ：長さ×幅×高さ	んん	2100×1580×1800
機械の正味重量	kg	2600
	個	8
角型ツール	んん	20×20
ホールナイフサイズ	んん	Ø20
トータルホース	キロワット	13
平均消費電力	キロワット/時	2
主軸端面形状		A2-5	52:A2-6;CK36:A2-4
主軸速度	回転数	6000	52:4200;CK36:5000
主軸速度設定	回転数	1-4500	52:1-3500;CK36:1-4500
スピンドル定格トルク	Nm	35N・m(1500r/min)	52:47.8nm;CK36:38nm
バーの最大直径	んん	Ø45	52:Ø50;CK36::Ø50

工作機械の精度

機械精度、Jingfus係数基準：
主な試験項目	回路図	工場標準


スピンドルラジアルビート、		アウターコーンの振れを検出	0.0035


X軸リピート位置，X		X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.003


Z軸繰り返し位置，Z		Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。	0.003


お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。
