Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

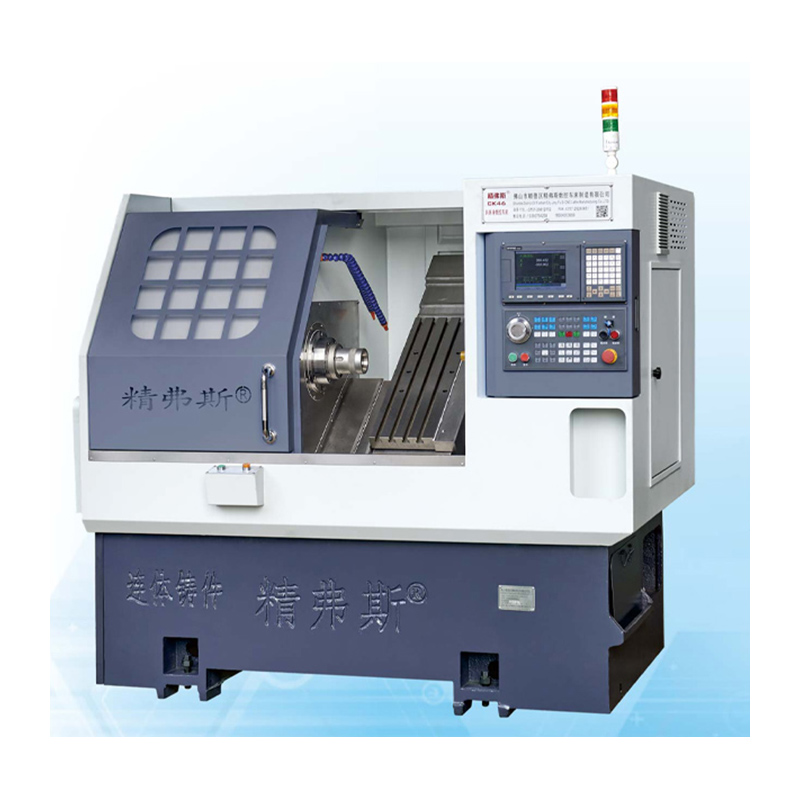

Jingfusi® 傾斜ベッド CNC 旋盤機の特徴:
35度傾斜ベッドCNC旋盤
チップ搬送能力が大きくて便利、顧客はチップ搬送を前方または後方から選択できます。
ネジの先伸ばし構造
くし形刃物台
スラントベッド CNC 旋盤の主な機能と利点をいくつか紹介します。
剛性: 傾斜ベッド設計により機械の剛性が向上し、切削工具やワークピースのサポートと安定性が向上します。この剛性により、加工精度と表面仕上げが向上します。
切りくず管理: ベッドの傾斜方向により、より効果的な切りくず排出が可能になります。機械加工プロセス中に生成される切りくずは作業領域から落ちる傾向があり、切りくずの蓄積や工具の損傷のリスクが軽減されます。
人間工学: スラントベッド旋盤は多くの場合、より人間工学に基づいた設計になっており、オペレーターがワークピースをロードしたりアンロードしたりすることが容易になります。傾斜ベッドにより加工エリアの視認性が向上し、オペレータの効率と安全性が向上します。
工具干渉の低減: 傾斜ベッド設計により、特に複雑な部品や輪郭のある部品を加工する場合に、切削工具とワークピースとの間の干渉のリスクが低減されます。
高速加工: スラントベッド旋盤は高速加工作業に最適です。剛性と切りくず排出性の向上により、切削速度の向上と生産性の向上が可能になります。
汎用性: これらの機械は多用途であり、フェーシング、旋削、穴あけ、ねじ切り、溝入れなどの幅広い旋削加工に使用できます。
自動化の統合: スラントベッド CNC 旋盤は、ロボットローダーなどの自動化システムと簡単に統合でき、生産性をさらに向上させ、手作業を削減します。
精度と精度: 傾斜ベッド設計の剛性と安定性は、より高い加工精度と精度に貢献し、厳しい公差が必要な用途に適しています。
材料の互換性: スラントベッド旋盤は、金属、プラスチック、複合材料などのさまざまな材料を処理できるため、航空宇宙、自動車、医療機器製造などの幅広い業界に適しています。
工具交換: 多くの傾斜ベッド CNC 旋盤には工具交換装置が装備されており、迅速かつ自動で工具を交換できるため、ダウンタイムが削減され、効率が向上します。
要約すると、スラントベッド CNC 旋盤には、剛性の向上、切りくず管理、人間工学など、従来のフラットベッド旋盤に比べていくつかの利点があります。これらの機械は、精度、効率、多用途性が不可欠な現代の加工環境で一般的に使用されています。
機械の移動図
製品詳細
パラメータリスト
プロジェクト |
ユニット |
CK46 |
CK52 |
CK76 |
最大回転長さ |
んん |
350
|
ベッド上での最大回転径 |
んん |
Ø500 |
スケートボードの最大回転直径 |
んん |
Ø160 |
ベッドの傾斜 |
°
|
35° |
X/Z軸の有効移動量 |
んん |
直径1000/400 |
X/Z軸ネジ仕様 |
んん |
32
|
X/Z軸レール仕様 |
んん |
35
|
X/Z軸モーターパワー |
KW |
1.3
|
X/Z軸の最大高速移動 |
メートル/分 |
24
|
工作機械の長さ×幅×高さ |
んん |
2100X1580X1800 |
機械全体の総重量 |
KG |
2600
|
ナイフ番号 |
修理 |
8
|
角ナイフのサイズ |
んん |
20×20 |
丸穴カッターサイズ |
んん |
Ø20 |
総電力 |
キロワット |
13
|
13
|
16
|
平均消費電力 |
キロワット/時 |
2
|
2
|
2.5
|
主軸 |
スピンドル端面形状 |
|
A2-5 |
A2-6 |
A2-8 |
最高主軸速度 |
回転数 |
6000(4500に設定) |
4200(3500に設定) |
3200(2500に設定) |
スピンドルモーター出力 |
KW |
7.5
|
7.5
|
11
|
スピンドルモーターの定格トルク |
Nm |
47.8Nm |
47.8Nm |
72Nm |
バー通過最大径 |
んん |
Ø 45 |
Ø51 |
Ø 75 |
工作機械の精度
機械精度、Jingfus係数基準: |
主な試験項目 |
回路図 |
検出方法
|
工場標準
|
スピンドルラジアルビート、 |
![](https://i.trade-cloud.com.cn/upload/7336/image/20230927/bg--1-_229251.png)
|
アウターコーンの振れを検出 |
0.0025
|
X軸リピート位置 |
![](https://i.trade-cloud.com.cn/upload/7336/image/20230927/bg--2---_301132.png)
|
X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 |
0.0025
|
Z軸リピート位置 |
![](https://i.trade-cloud.com.cn/upload/7336/image/20230927/bg--2-_946362.png)
|
Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 |
0.0025
|
お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。 |
