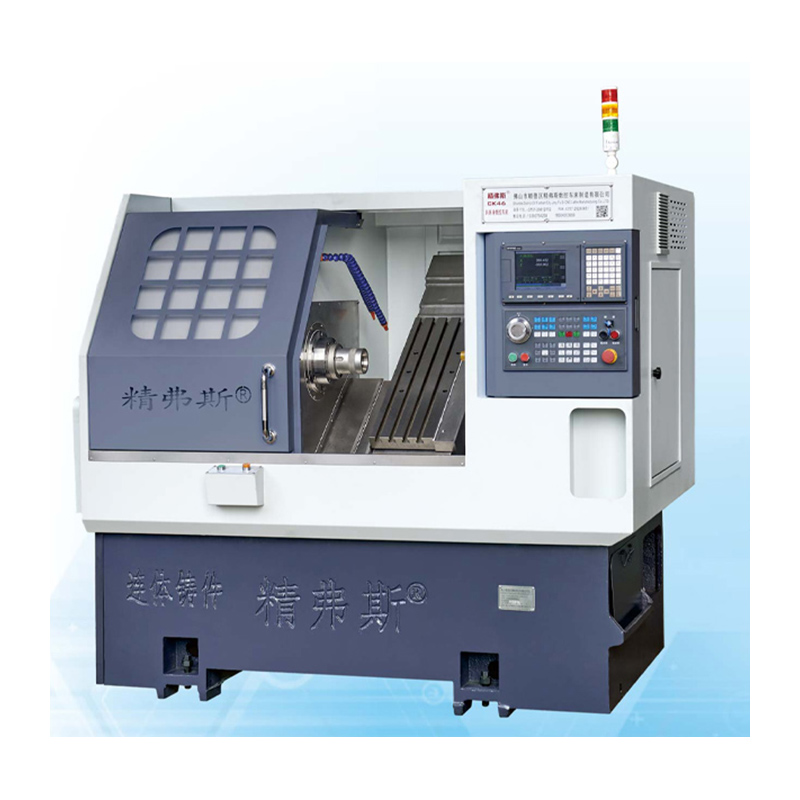

CNCスラントベッド旋盤

Jingfusi®CNCスラントベッドの旋盤は、堅牢なトルク構造と組み合わせた35度の傾斜ベッド設計を特徴としており、重量削減操作中でも最小限の変形を保証します。この傾斜したベッド設計により、単純化された設置、交換、および検査プロセスが容易になります。高精度のボールネジとスピンドルを組み込むことで、機械加工用途に例外的な精度と表面の光沢が保証されます。

モデル:CK46

お問い合わせを送信

製品説明

CNCスラントベッドの旋盤は、元のベースでJingfusi®CNCの改善とアップグレードです。高い処理パフォーマンスと元のモデルの簡単な動作を継承することに基づいて、完全に密閉された傾斜ベッド設計とより大きな動作スペースで開発されました。、処理速度が高く、調整とメンテナンスが容易な精密CNC工作機械。

製品の詳細

パラメーターリスト

プロジェクト		ユニット	CK46	CK52	CK76
最大回転長		mm	350
ベッドの最大回転直径		mm	Ø500
スケートボードの最大回転直径		mm	Ø160
ベッドの傾向		°	35°
X/Z軸の効果的な移動		mm	直径1000/400
x/z軸ねじ仕様		mm	32
x/z軸レール仕様		mm	35
X/Z軸モーターパワー		KW	1.3
x/z軸の最大高速移動		m/my	24
工作機械の長さx幅x高さ		mm	2100x1580x1800
マシン全体の総重量		KG	2600
ナイフ番号		修理	8
四角いナイフのサイズ		mm	20x20
丸い穴カッターサイズ		mm	Ø20
総電力		KW	13	13	16
平均消費電力		kw / h	2	2	2.5
主軸	スピンドルエンドフェイスフォーム		A2-5	A2-6	A2 -8


	最大スピンドル速度	r/min	6000（4500に設定）	4200（3500に設定）	3200（2500に設定）
	スピンドルモーターパワー	KW	7.5	7.5	11
	スピンドルモーターの定格トルク	nm	47.8nm	47.8nm	72nm
	最大バーの通過直径	mm	Ø45	Ø51	Ø75

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	検出方法	工場標準


スピンドルラジアルビート、		アウターコーンのランアウトを検出します	0.0025


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
