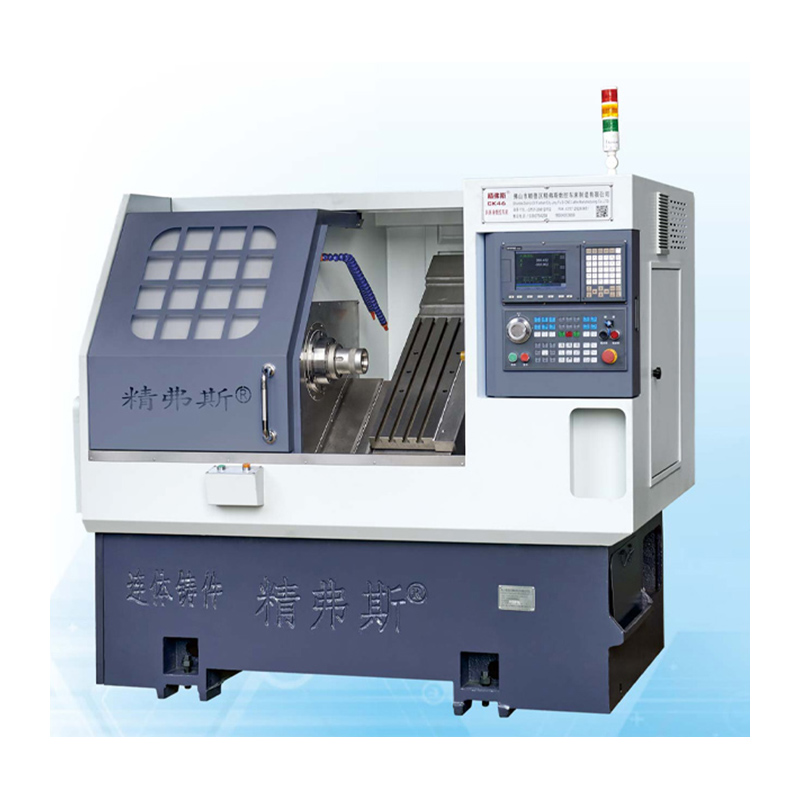

CNC傾斜ベッド旋盤

Jingfusi®CNC傾斜ベッド旋盤は、製造が最大限の正確さと精度を必要とする産業環境での応用を見つけます。これらの旋盤は、産業用に使用を超えて、趣味のプロセスで高いレベルのカスタマイズと柔軟性を提供するツールを求めている愛好家や中小企業の所有者のニーズに応えます。大規模な生産設定であろうと小規模なベンチャーであろうと、Jingfusi®のCNC傾斜ベッド旋盤は、精度と汎用性を組み合わせて、多様な要件に適応します。

モデル:CK46

お問い合わせを送信

製品説明

JingFusi®CNC傾斜ベッド旋盤は、円筒形および回転部品に特に重点を置いて、多様なコンポーネントの生産のために細心の注意を払って作成された精密機械加工ツールとして際立っています。その決定的な特徴は、機械加工プロセス全体で安定性と精度を高めるために戦略的に設計された傾斜ベッド構造にあります。この革新的な設計により、旋盤が正確で高品質の結果を提供することに優れていることを保証し、幅広い製造アプリケーションにとって貴重な資産になります。

機械旅行図

製品の詳細

パラメーターリスト

プロジェクト		ユニット	CK46	CK52	CK76
最大回転長		mm	350
ベッドの最大回転直径		mm	Ø500
スケートボードの最大回転直径		mm	Ø160
ベッドの傾向		°	35°
X/Z軸の効果的な移動		mm	直径1000/400
x/z軸ねじ仕様		mm	32
x/z軸レール仕様		mm	35
X/Z軸モーターパワー		KW	1.3
x/z軸の最大高速移動		m/my	24
工作機械の長さx幅x高さ		mm	2100x1580x1800
マシン全体の総重量		KG	2600
ナイフ番号		修理	8
四角いナイフのサイズ		mm	20x20
丸い穴カッターサイズ		mm	Ø20
総電力		KW	13	13	16
平均消費電力		kw / h	2	2	2.5
主軸	スピンドルエンドフェイスフォーム		A2-5	A2-6	A2 -8


	最大スピンドル速度	r/min	6000（4500に設定）	4200（3500に設定）	3200（2500に設定）
	スピンドルモーターパワー	KW	7.5	7.5	11
	スピンドルモーターの定格トルク	nm	47.8nm	47.8nm	72nm
	最大バーの通過直径	mm	Ø45	Ø51	Ø75

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	検出方法	工場標準


スピンドルラジアルビート、		アウターコーンのランアウトを検出します	0.0025


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
