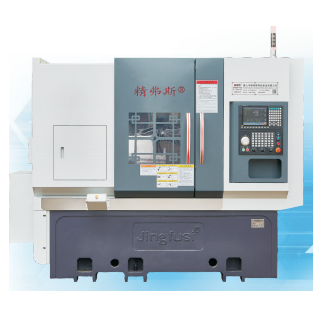

タレットテールトップCNC旋盤
この製品についての理解を深めることを目的として、Jingfusi® 高品質タレットテールトップ CNC 旋盤について紹介したいと思います。私たちは、より明るい未来を築くために協力していく中で、新規のお客様と常連のお客様の両方を温かく歓迎し、私たちとのパートナーシップを維持していただきますようお願いいたします。
モデル:CK52T-600
お問い合わせを送信
製品説明
ぜひ当社の工場を訪問し、現在需要の高い、競争力のある価格で最高品質の最新の Jingfusi® タレット テール トップ CNC 旋盤をご覧ください。私たちはあなたと協力できる機会を楽しみにしています。
製品詳細
パラメータリスト
| プロジェクト | コンテンツ | ユニット | CK52T-600 | CK76T-600 | CK46T-600 |
| 処理範囲 | スピンドルの最大回転径 | んん | Ø800 | ||
| ブロックタイプ | んん | Ø 180 ~400 | |||
| 最大回転長さ | んん | 560 | |||
| バーの最大直径 | んん | Ø51～55 | Ø 72 | Ø 45 | |
| 主軸 |
主軸頭タイプ |
|
A2-6 | A2-8 | A2-5 |
| スピンドル貫通穴径 | んん | Ø66 | Ø 86 | Ø56 | |
| 最高主軸速度 | 回転数 | 4200 | 3200 | 6000 | |
| 主軸設定速度 | 回転数 | 1～3500 | 1～2500 | 1～4500 | |
| 餌 | X/Z軸の最大移動量 | んん | 230/600 | ||
| Z軸有効ストローク | んん | 570 | |||
| X/Z軸の最大高速移動 | メートル/分 | 24 | |||
| 高速移動のためのX/Z軸設定 | メートル/分 | 16/18 | |||
| X/Z軸ローラーネジ仕様 | んん | 40 | |||
| X/Z軸ゲージ仕様 | んん | 35/45 | |||
| 12 ポジションサーボタレット | 12 ポジションサーボタレット中心高さ |
|
100 | ||
| ナイフタワー対辺（外径） | んん | 385 | |||
| タレット中心高さ | んん | 100 | |||
| 砲塔ブレードの数 | 修理 | 12 | |||
| 隣接工具加工の締め代径 | んん | Ø180 | |||
| 固定ツールホルダーのサイズ | んん | 25×25 | |||
| ナイフホルダーハンドル径 | んん | Ø25 | |||
| 電気機械 | 主電動機出力・トルク | KW/Nm | 11KW/定格72Nm | 15KW/定格98Nm | 7.5KW/定格47Nm |
| X/Z軸モーター出力/トルク | KW/Nm | 安川製1.8KW/11.5Nm。オプションの新世代 2.4 KW/定格 11.5Nm | |||
| タレット工具交換モーターの動力・トルク | KW/Nm | 新世代1.0KW/3.1NM | |||
| 冷却システムのモーター出力 | KW | 0.3 | |||
| 高圧冷却システムのモーター出力 | KW | 3 | |||
| 心押し台 | 心押し台のストローク | んん | 420 | ||
| 心押台エジェクタピンの最大ストローク | んん | 100 | |||
| 心押台エジェクタピン駆動形式 |
|
油圧式で剛性が高い | |||
| 心押し台上部ニードルコーン穴テーパ | MK | モース 5# で、精密加工中に揺れや歪みがありません。 | |||
| チップとチャック間の最大距離 | んん | 690 | |||
| 他の | ベッドの傾斜 | ° | 30°または15° | ||
| 工作機械の長さ×幅×高さ | んん | 2500X1600X1700 | |||
| 機械全体の総重量 | KG | 機械全体の総重量は4500KG、オプションの総重量は3500KG、マイナス10000元です | |||
| 総電力 | キロワット | 20 | |||
| 平均消費電力 | キロワット/時 | 3 | |||
工作機械の精度
| 機械精度、Jingfus係数基準： | ||||||||
| 主な試験項目 | 回路図 | 検出方法 |
工場標準 |
|||||
| スピンドルラジアルビート |
|
アウターコーンの振れを検出 | 0.0025 | |||||
| X軸リピート位置 |
|
X軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.0025 | |||||
| Z軸リピート位置 |
 |
Z軸の繰り返し位置決めを検出します。注: まず、冷たいエンジンと熱いエンジンの誤差を相殺するために約 50 回予測し、その後、繰り返しの位置決めを検出します。 | 0.0025 | |||||
| お客様が X/Z/Y 軸の ISO または VD1 精度のテストを希望する場合は、契約書作成時に決定するものとします。顧客は京福市工場の最初の受け入れと同時にこの商品をテストする必要があります。 | ||||||||
