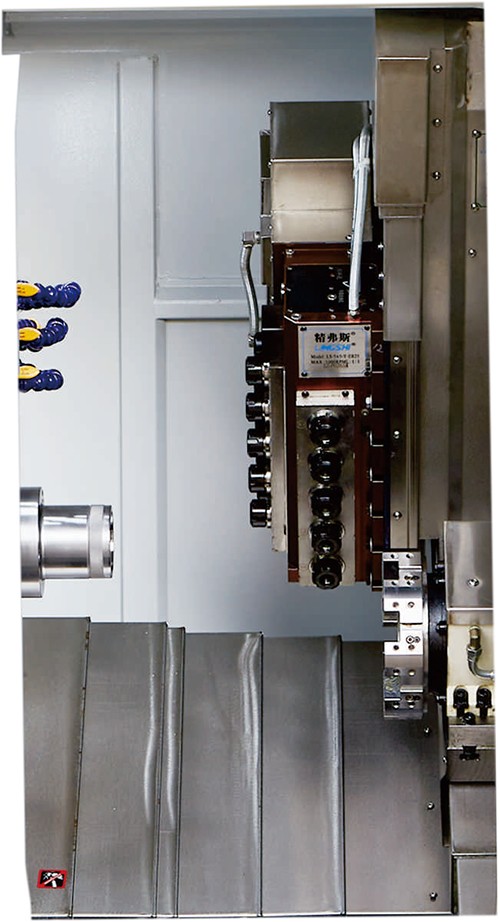

ターンミル CNC 旋盤 CK46 52-5+5+Y

Jingfusi は、世界中の顧客に耐久性のあるターンミル CNC 旋盤 CK46 52-5+5+Y を提供しています。当社の製品は操作とメンテナンスが簡単で、実際の使用でも非常に速く動作し、お客様に非常に高い生産効率を提供します。ぜひ工場を訪問してください。

モデル:CK46/52-5+5+Y

お問い合わせを送信

製品説明

Jingfusi はターンミル CNC 旋盤 CK46 52-5+5+Y 工場です。当社製品の主な特長は次のとおりです。

。この工作機械は、小型から中型の部品の加工において、パワータレットと比較して高速、高精度、優れた表面仕上げを実現します。
。ホイールベース65mmのパワーヘッドを標準装備し、プラガブルタイプを採用しているため、パワーヘッドやベアリングの交換が容易でメンテナンスが容易で、アフターコストを大幅に削減できます。
。フライス加工および旋削機能により、ステンレス鋼、チタン合金、炭素鋼などの複雑な材料を加工できます。
。一体鋳造品は、焼鈍、振動時間、およびその他の時効処理を経て、長期にわたる安定した加工を保証し、工作機械の寿命を延ばします。

主な仕様

旋盤の模型		ユニット	CK46-5+5+Y	CK52-5+5+Y	リマート
処理能力	オーバーレイ最大振り径	mm	0480	0480
	最大チューニング直径	mm	080	Q80
	最大回転長さ	mm	320	320
スピンドル	地面からの主軸中心高さ	mm	1150	1150
	8000または6000	-	A2-5	A2-6
	スピンドル穴径	mm	056	Q66
	最大棒材径	mm	045	Ø51
	最高主軸速度		4500	4000
	スピンドルモーターの出力/トルク	r/min Kw/N.m	7.5Kw/47N・m	11Kw/72N・m	オプションの統合型 11kW/60Nm。オプションの統合型 22kW/170Nm
パワータレット	パワーヘッドアッセンブリモデル	-	固定5+ラジアル方向5+アキシャル方向5	固定5+ラジアル方向5+アキシャル方向5
	パワーヘッドモーター	Kw/N.m	シンテック2.4Kw/11.5N・m	シンテック2.4Kw/11.5N・m	2 つのモーターが 10 個のパワーヘッドを駆動します
	軸間距離	mm	65	65
	最大化されたfパワーヒータ	r/mm	5000	5000	4000がよく使われる
	トッドがパワーヘッドのやり方を悼む		ER25	ER25
サーボタレット	サーボタレットモデル		MK-63RSV-8T	MK-63RSV-8T	オプションの12T
X/Z/Y軸送り	XZ/Y軸最大早送り速度	私/私	24	24
	トッドがパワーヘッドのやり方を悼む	Kw/N.m	安川電機 1.8KW/11.5Nm または SYNTEC 2.4KW/11.5Nm	安川電機 1.8KW/11.5Nm または SYNTEC 2.4KW/11.5Nm
	XZM-axi 3-gadeblsces	-	32/32/25	32/32/25
	X/ZY軸ローラーガイドレール	-	35/35/30	35/35/30
	Xaxis の有効移動距離	mm	800	800
	Z軸有効移動量	mm	470	470
	Yaxisの有効移動距離	mm	310	310
	補間Y軸90°パワーヘッドが主軸中心を通過	mm	70	70
設備仕様	機械の正味重量	kg	3500	3600
	総マシンパワー	KW	14	17.5
	機械長さ×幅×高さ	mm	2200×1580×2000	2200×1580×2000

工作機械は常に最適化されています。上記のパラメータについては工作機械の実データを参照してください。

オプション品

構成項目		CK46-5+5+Y	CK52-5+5+Y
主軸	メカニカルスピンドル	●	●
主軸	電動スピンドル	O	O
コントローラ	SYNTECコントローラー	●	●
コントローラ	ファナックコントローラ	O	O
送り軸	Yaskawa	●	●
送り軸	シンテック	O	O
クランピング	プルバッククランプ	●	●
クランピング	チャック	O	O
フラッシュ	8台のワークステーション	●	●
フラッシュ	12 ワークステーション	O	O
付帯機器	部品回収装置	O	O
	供給装置	O	O
	チップコンベア	O	O
	自動ロボット	O	O
	オイルミストセパレータ	O	O
