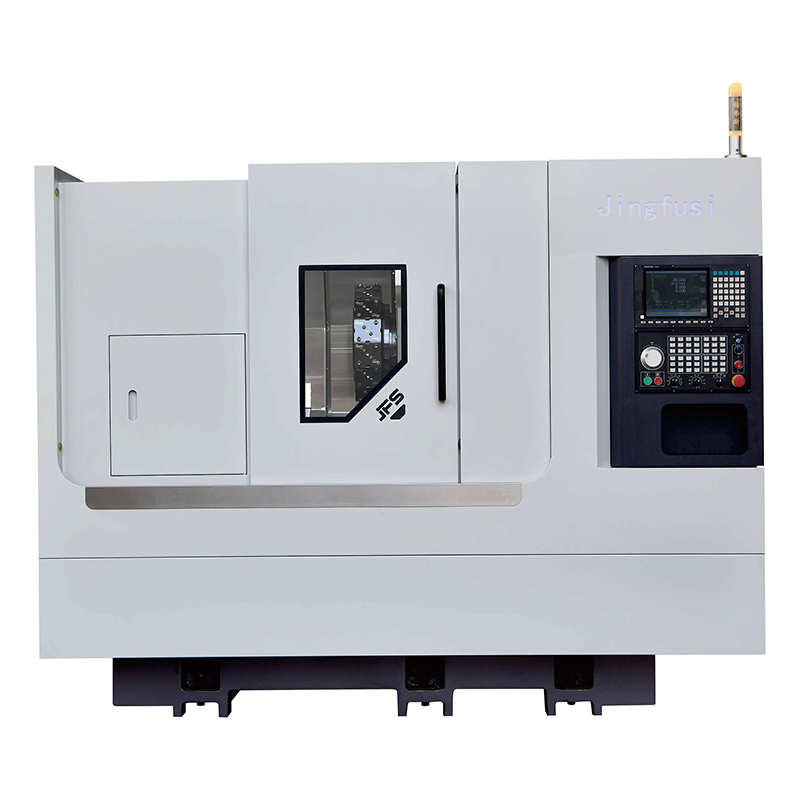

パワータレットCNC旋盤 CK52 76DTYW-500

Jingfusi は高品質のパワータレット CNC 旋盤 CK52 76DTYW-500 を提供します。当社は、高性能でコスト効率の高い工作機械の製造に取り組んでいます。お問い合わせ、お見積りお待ちしております。

モデル:CK52/76DTYW-500

お問い合わせを送信

製品説明

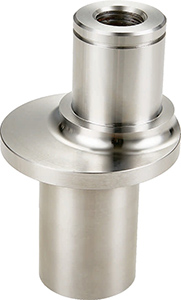

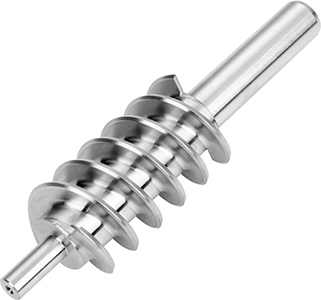

Jingfusi メーカーのこのパワータレット CNC 旋盤 CK52 76DTYW-500 のフライス加工および旋削機能により、ステンレス鋼、チタン合金、炭素鋼などの複雑な材料を機械加工できます。そして、この機械はサイドチップとバックチップを統合して、人々が任意にインストールできるように便利です。 4種類のロック機能を備え、イジェクト時の左右の振れを防ぎ、先端精度を確保します。長期安定性を確保し、工作機械の耐用年数を延ばすために、鋳物全体が焼きなまされています。

主な仕様

旋盤の模型		ユニット	CK52DTYW-500	CK76DTYW-500	リマート
処理能力	ベッド上の最大スイング直径	mm	0700	Ø700
	最大タニング径	mm	0230	Ø230
	最大回転長さ	mm	500	500
スピンドル	最大タニング径	で	8インチ	10"
	地面からの主軸中心高さ	mm	1150	1150
	8000または6000		A2-6	A2-8
	スピンドル穴径	mm	Q66	086
	バーの最大直径	mm	Ø51	072
	最高主軸速度	回転数	4000	2000
	スピンドルモーターの出力/トルク	Kw/N.m	11Kw/72N・m	15Kw/143N・m	オプションの統合 11kW/60Nm/ オプションの統合 22kW/170Nm

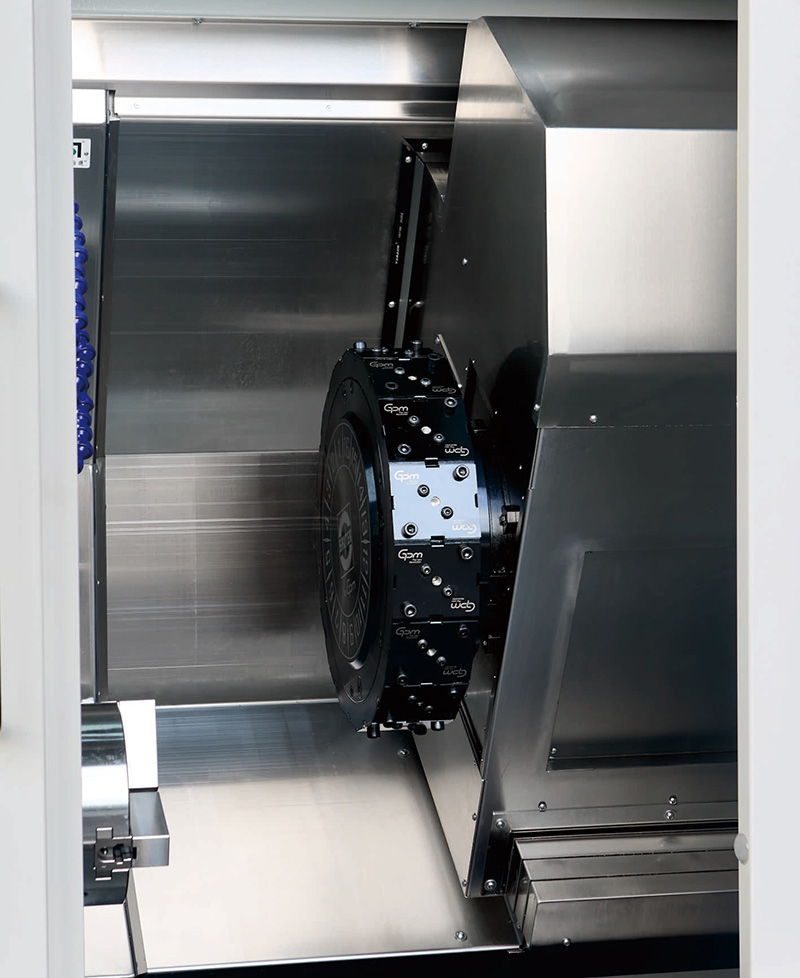

パワータレット	動力砲塔モデル	-	BMT55-16Tor BMT55-12T	BMT55-16Tor BMT55-12T	台湾の GPM サーボ駆動タレット、以前はドイツの SAUTER ブランドでした。
	タレットモーター出力/トルク	Kw/N.m	5.7Kw/18N・m または 3.1KW/15N・m	5.7Kw/18N・m または 3.1KW/15N・m
	動力トルマックス速度	r/mm	5000	5000	°は8000 RPMで動作でき、90°は6500 RPMで動作できます。
X/Z/Y軸送り	Yaxis 最大早送り速度	私/私	24	24
	Yaxis 最大早送り速度	私/私	15	15
	X/Z/Y軸モーター出力/トルク	Kw/N.m	安川電機 29KW/186Nm または SYTEC 3.1KW/15Nm	安川電機 29KW/186Nm または SYMTEC 3.1KW/15Nm
	XZY-xis C3級ボールねじ	-	40/40/40	40/40/40
	XZY軸ローラーガイドレール	-	35/45/35	35/45/35
	Xaxis の有効移動距離	mm	250	250
	Z軸有効移動量	mm	500	500
	Y軸有効移動量	mm	112(±56)	112(±56)
	ビーマエスホー	mm	50	50	70センターハイパワーツールホルダをベースにしています。
心押し台	心押し台の移動量	mm	520	520	プログラムされた心押し台
心押し台	エジェクタピンテーパ穴	MK	月の5#	月の5#
設備仕様	機械の正味重量	kg	4500	4600
	総マシンパワー	KW	26	30
	機械長さ×幅×高さ	mm	2500×1680×1900	2500×1680×1900

工作機械は常に最適化されています。上記のパラメータについては工作機械の実データを参照してください。

オプション品

構成項目		CK52DTYW-500	CK76DTYW-500
主軸	メカニカルスピンドル	●	●
主軸	電動スピンドル	O	O
コントローラ	SYNTECコントローラー	●	●
コントローラ	ファナックコントローラ	O	O
送り軸	Yaskawa	●	●
送り軸	シンテック	O	O
フラッシュ	BMT55 パワータレット	●	●
フラッシュ	BMT55 パワータレット	一	O
心押し台	モールス信号#5	O	O
クランピング	プルバッククランプ	●	●
クランピング	チャック	O	O
付帯機器	部品回収装置	O	O
	供給装置	O	O
	チップコンベア	O	O
	自動ロボット	O	O
	オイルミストセパレータ	O	O
