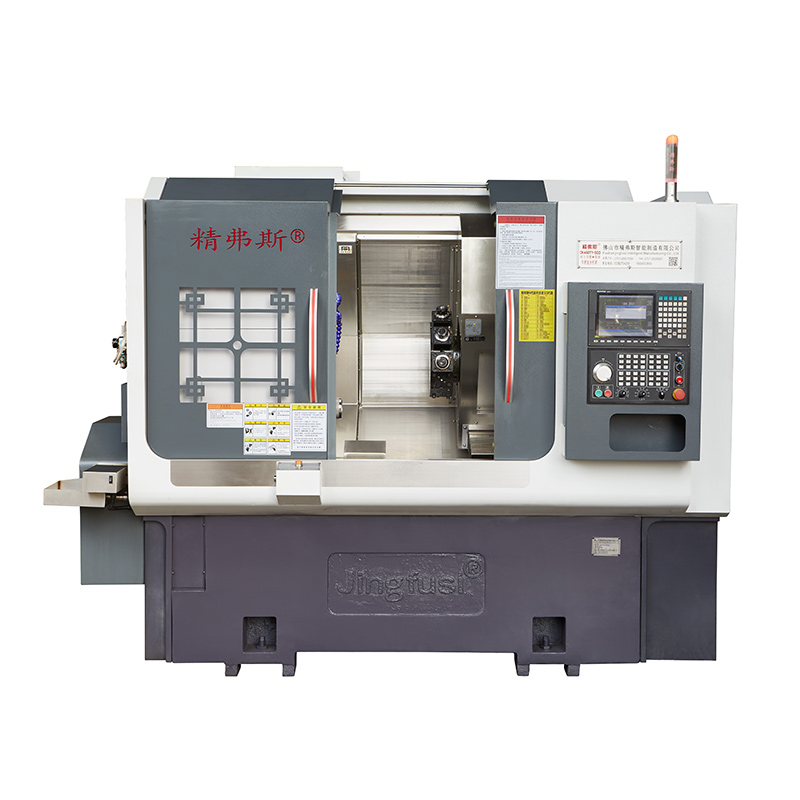

マルチタスクターニングおよびフライス式CNCマシン

マルチタスクターニングとフライス式CNCマシンの導入 - 高精度と効率で複雑なコンポーネントを加工するのに最適なソリューションです。このCNCターニング＆ミリングセンターは、ターニングオペレーションとフライス加工作業の両方を処理するために構築されており、CNCショップに多用の追加になっています。

モデル:CK46DTY

お問い合わせを送信

製品説明

このマルチタスクCNC旋盤の重要な機能の1つは、単一のワークピースで複数の操作を実行できることです。これにより、セットアップ時間が大幅に短縮され、生産性が向上します。高度なCNCシステムは、毎回一貫した正確な結果を保証し、大量の製造に理想的な選択肢となります。

マルチタスクターニングおよびフライス式CNCマシンは、プラスチックから金属など、その間のすべての幅広い材料を処理することができます。その堅牢な構造により、例外的な耐久性と長期にわたるパフォーマンスが保証されますが、人間工学に基づいたデザインにより、操作と維持が容易になります。

このCNCマルチタスクミルターンマシンには、特定の機械加工ニーズを満たすために、さまざまな標準およびオプションの機能が備わっています。強力なスピンドルと高度な切削工具は、例外的な速度と精度を提供しますが、自動ツールチェンジャーにより、機械加工プロセスを中断することなく、迅速かつ簡単なツールの変更が可能になります。

航空宇宙、防衛、自動車、またはその他の業界の複雑なコンポーネントを加工しているかどうかにかかわらず、CNCマルチタスクターニングセンターマシンは最適です。この優れたパフォーマンス、汎用性、信頼性により、このマシンは期待を超え、機械加工機能を次のレベルに引き上げるのに役立ちます。

要約すると、マルチタスクターニングおよびフライス式CNCマシンは、CNCショップへのゲームを変えるものです。比類のないパフォーマンス、精度、効率を提供し、すべての機械加工ニーズに最適なソリューションになります。あなたのビジネスを次のレベルに引き上げる機会をお見逃しなく - 今日の5軸マルチタスクCNCマシンに投資してください！

機械旅行図

Automatic Turret Turning and Milling Machine

製品の詳細

パラメーターリスト

アイテム	旋盤のモデル	ユニット	CK52DTY	CK76DTY	ck46dty
処理範囲	スピンドルの最大回転直径	mm	Ø700
	最大回転外側円の長さ	mm	520
	最大バーの直径	mm	Ø55	Ø72	Ø45
主軸	最大スピンドル速度	r/min	4200（3500の設定）	3200（2000年の設定）	6000（セット4500）
	スピンドルヘッドタイプ		A2-6	A2 -8	A2-5
	スピンドルスルーホールの直径	mm	Ø66	Ø86	Ø56
餌	x/z/y軸最大ストローク	mm	260/500/±60
	スピンドルの中心を通る90°パワーヘッド	mm	30
	x/z/y軸の最大高速移動	m/my	24（設定16）/ 24（設定16）/ 14（設定8）
	x/z/y軸スクリューロッド	mm	40
	x/z/y軸ローラートラック	mm	35/45/35
パワータレット	パワータレットモデル（パワータレット）	BMT	BMT55
	パワーヘッドコレット	は	ER32
	固定ツールホルダーサイズ	mm	25x25
	ボアホルダーシャンクの直径	mm	Ø32
電気機械	主なモーターパワー/トルク	kw / nm	11kw/定格72nm	15kw/定格98nm	7.5 kW/定格47nm
	x/z/y軸モーターパワー/トルク	kw / nm	Yaskawa 2.9 kW /18.6nm、Optional New Generation3.1 kw /15nm
	タレットパワーヘッドモーターのパワー/トルク	kw / nm	新世代3.1 kW/15nm
	タレットモーターの最大速度	r/min	6000（設定4000）、一般的な速度以下
	パワーヘッドモーターパワー/トルク	kw / nm	3.1 kW/15nm
	タレットツール変化モーターの電力/トルク	kw / nm	新世代1.0 kW /3.1nm
テールストック	テールストックストローク	mm	520
	テールストックの最大油圧ストローク	mm	100
	テールストックトップニードルコーンホールテーパー	MK	MOHS 5＃
	チップとチャックの間の最大距離	mm	690
他の	スピンドルポジショニングブレーキデバイス		油圧、オプションのプログラム可能
	ベッドの傾向	°	30°または15°
	工作機械の長さx幅x高さ	mm	2500x1680x1900
	マシン全体の総重量	KG	5000kg
	総電力	KW	20
	平均消費電力	kw / h	3

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	検出方法	工場標準


スピンドルラジアルビート		アウターコーンのランアウトを検出します	0.0035


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


y軸の繰り返し位置		Y軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.004


C軸の繰り返し位置		C軸固定点の再配置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します	20秒秒


c軸位置回転		C軸のランダム位置精度を検出してください。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返し設定を確認します	72アーク秒


パワーヘッドクランプビート		コーンビート	0.015

パワーヘッドクランプビート		クランプビート	0.01

顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
