CNCターニングおよびフライス材の複合機

Jingfusi®は、CNCターニングおよびフライス材の化合物マシンの製造に広範な専門知識を蓄積したため、これらのマシンの多様な選択を提供するための設備が整っています。当社の高品質のCNCターニングおよびフライス材の複合機は、さまざまなアプリケーションに合わせて調整されています。支援が必要な場合は、リアルタイムのオンラインサポートに自由にアクセスしてください。提供される製品カタログを超えて、正確な要件と仕様に応じて一意の製品をカスタマイズするオプションも提供しています。

モデル:CK76DTY

お問い合わせを送信

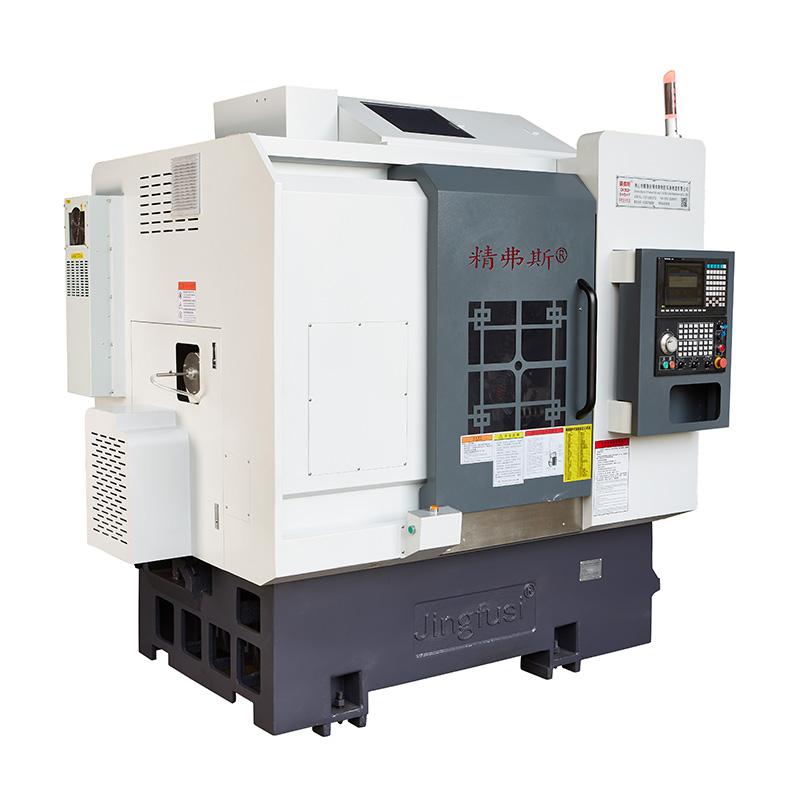

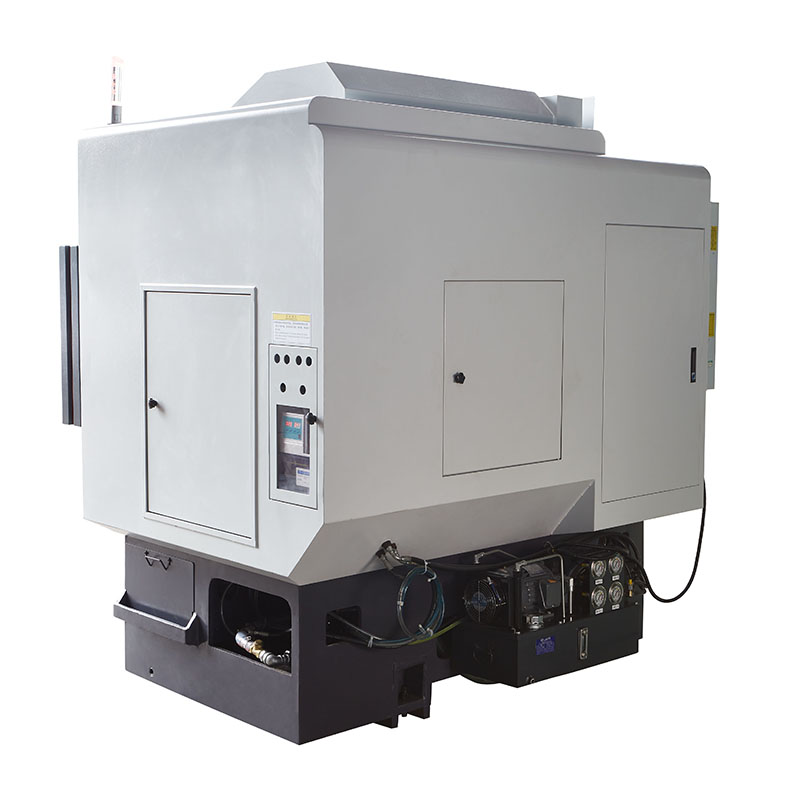

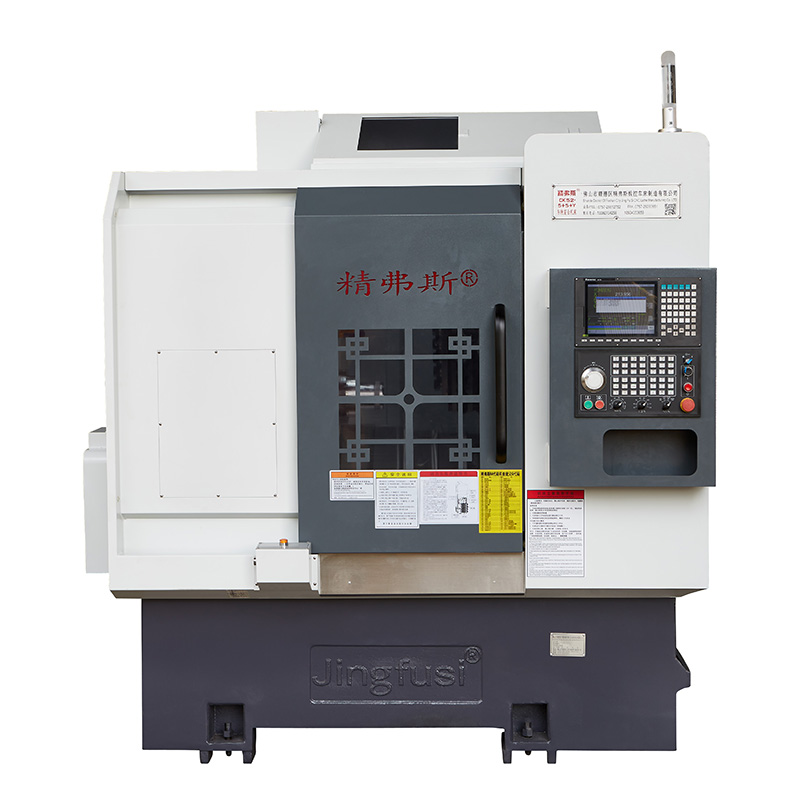

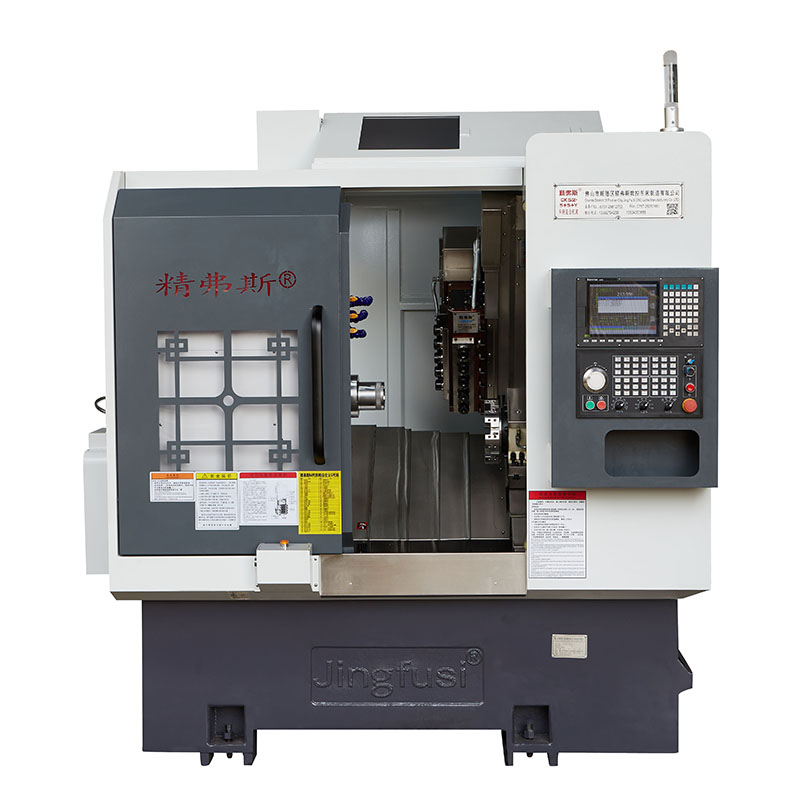

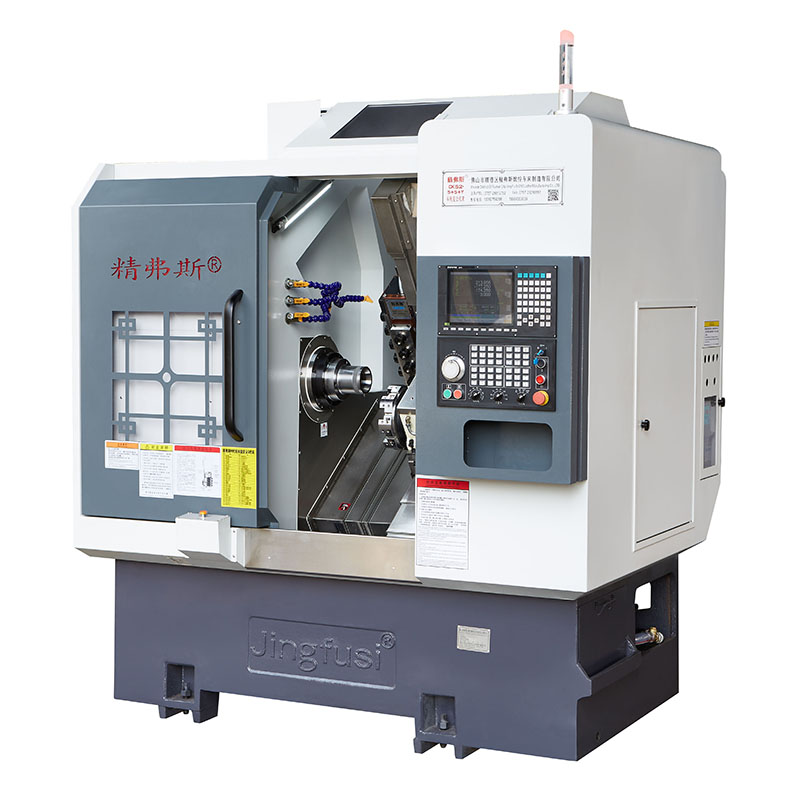

製品説明

CNCターニングおよびフライス材の複合機の製造に関する豊富な経験により、Jingfusi®はこれらのマシンの幅広い配列を提供するために十分に準備されています。当社のCNCターニングおよびフライス材の複合機は、最高の品質であり、さまざまなアプリケーションに適応できます。支援が必要な場合は、私たちのライブオンラインサポートを利用することをheしないでください。さらに、製品カタログにリストされているものを超えて、特定のニーズと仕様に合わせて排他的な製品をカスタマイズする柔軟性を提供します。

パラメーターリスト

アイテム	旋盤のモデル	ユニット	ck46dty	CK52DTY
処理範囲	スピンドルの最大回転直径	mm	Ø600
	最大回転外側円の長さ	mm	300
	最大バーの直径	mm	Ø45	Ø55
主軸	最大スピンドル速度	r/min	6000（4500の設定）	4200（3500の設定）

	スピンドルヘッドタイプ		A2-5	A2-6
	スピンドルスルーホールの直径	mm	Ø56	Ø66
餌	x/z/y軸最大ストローク	mm	800/400/±60


	スピンドルの中心を通る90°パワーヘッド	mm	60
	x/z/y軸の最大高速移動	m/my	24（設定18） / 24（設定18） / 15（設定12）
	x/z/y軸スクリューロッド	mm	32/32/32
	x/z/y軸ローラートラック	mm	35/35/35
パワータレット	パワータレットモデル（パワータレット）	BMT	BMT45、オプションBMT55

	パワーヘッドコレット	は	ER25
	固定ツールホルダーサイズ	mm	25x25
	ボアホルダーシャンクの直径	mm	Ø25
テールストック	主なモーターパワー/トルク	kw / nm	7.5 kW/定格47nm	11kw/定格72nm


	x/z/y軸モーターパワー/トルク	kw / nm	Yaskawa 1.8kw/11.5n。オプションの新世代2.4 kW/定格11.5nm
	タレットモーターの最大速度	r/min	80000°（パワーヘッド≤7000の変更、90°パワーヘッド≤6000変更）
	パワーヘッドモーターパワー/トルク	kw / nm	8.5 kW/定格16.5nm
	タレットツール変化モーターの電力/トルク	kw / nm	新世代1.0 kW /3.1nm
他の	スピンドルポジショニングブレーキデバイス		油圧


	ベッドの傾向	°	35°
	工作機械の長さx幅x高さ	mm	2200x1500x1900
	マシン全体の総重量	KG	3900kg
	総電力	KW	15
	平均消費電力	kw / h	3

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	工場標準


スピンドルラジアルビート		アウターコーンのランアウトを検出します	0.0035


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.003


y軸の繰り返し位置		Y軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.004


C軸の繰り返し位置		C軸固定点の再配置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します	20秒秒


c軸位置回転		C軸のランダム位置精度を検出してください。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返し設定を確認します	72アーク秒


パワーヘッドクランプビート		コーンビート	0.015

パワーヘッドクランプビート		クランプビート	0.01

顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
