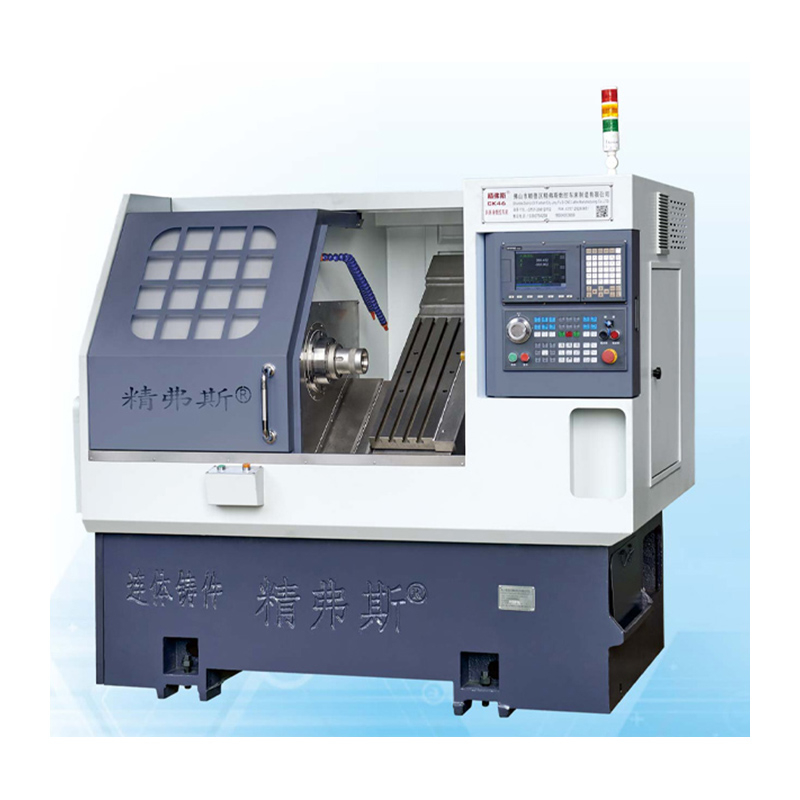

傾斜ベッドのあるCNC旋盤

傾斜ベッドを備えたJingfusi®CNC旋盤は、選択された高品質の樹脂砂で作られており、ベースベッドは統合的に鋳造され、厳密な老化治療を受けます。硬直性が高く、優れた衝撃吸収性能と強度があり、機械の安定性が保証されます。中央に取り付けられたプリストレッチされたネジ棒の取り付け方法により、工作機械の剛性と処理の精度が向上します。

モデル:CK46

お問い合わせを送信

製品説明

傾斜したベッドを備えたJingfusi®CNC旋盤には、便利なチップ除去、完全な機能、優れたパフォーマンス、高剛性、高効率、高精度の特性があります。主に自動車部品、配管バルブ、金型、その他の産業で使用されています。また、複雑なサイズ、さまざまなサイズ、高精度要件を持つシャフト、ディスク、その他の部品のバッチ処理にも適しています。内部および外部の円、溝、コーン、球面表面、さまざまなメトリックおよびインチの糸、その他の回転体のチップ処理を自動的に完了できます。鋳物はすべて樹脂砂で作られており、老化治療を受け、安定性、高強度、精度保持が良好です。

機械旅行図

製品の詳細

パラメーターリスト

プロジェクト		ユニット	CK46	CK52	CK76
最大回転長		mm	350
ベッドの最大回転直径		mm	Ø500
スケートボードの最大回転直径		mm	Ø160
ベッドの傾向		°	35°
X/Z軸の効果的な移動		mm	直径1000/400
x/z軸ねじ仕様		mm	32
x/z軸レール仕様		mm	35
X/Z軸モーターパワー		KW	1.3
x/z軸の最大高速移動		m/my	24
工作機械の長さx幅x高さ		mm	2100x1580x1800
マシン全体の総重量		KG	2600
ナイフ番号		修理	8
四角いナイフのサイズ		mm	20x20
丸い穴カッターサイズ		mm	Ø20
総電力		KW	13	13	16
平均消費電力		kw / h	2	2	2.5
主軸	スピンドルエンドフェイスフォーム		A2-5	A2-6	A2 -8


	最大スピンドル速度	r/min	6000（4500に設定）	4200（3500に設定）	3200（2500に設定）
	スピンドルモーターパワー	KW	7.5	7.5	11
	スピンドルモーターの定格トルク	nm	47.8nm	47.8nm	72nm
	最大バーの通過直径	mm	Ø45	Ø51	Ø75

工作機械の精度

マシンの精度、Jingfus Factor Standard：：
主要なテスト項目	概略図	検出方法	工場標準


スピンドルラジアルビート、		アウターコーンのランアウトを検出します	0.0025


x軸の繰り返し位置		X軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


Z軸リピート位置		Z軸の繰り返しの位置を検出します。注：最初に約50回予測して、コールドエンジンとホットエンジンのエラーを相殺し、繰り返しの位置を検出します。	0.0025


顧客がX/Z/Y軸のISOまたはVD1の精度をテストしたい場合、契約の作成時に決定されるものとします。顧客は、Jingfusi Factoryの最初の受け入れと同時にこのアイテムをテストする必要があります。
